AirTAC SUS304 BB/BD/BU/BZ-Gewindefittings für Angebot und Ersatzabgleich. Veröffentlichtes...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
AirTAC SUS304 BB/BD/BU/BZ-Gewindefittings für Angebot und Ersatzabgleich. Veröffentlichtes PT-Paar, Edelstahl -S und Einbaumaße prüfen. Bei BD beide Gewindeenden bestätigen, da englische und chinesische Hinweise widersprüchlich sind.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Edelstahl-Gewindecode abgleichen

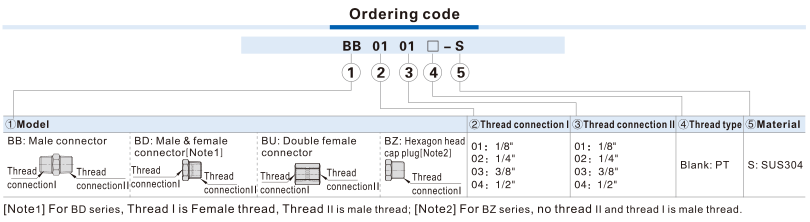

AirTAC BB/BD/BU/BZ Edelstahl-Bestellcode und Anschlussrichtungen: offizielle englische Referenz
Hilfreich für den Modellabgleich:
| Grenze der Quellengruppe | 088-JT2 is a catalogue/source label, not an ordering-code prefix. This family covers stainless BB/BD/BU/BZ threaded fittings with mandatory -S. BKC-S is a separate linked page, not a variant peer within this matrix. |
| Veröffentlichte PT-Matrix | BB:01-01/02/03;02-02/03/04;03-03/04;04-04. BD:01-02/03/04;02-03/04;03-04. BU:01-01,02-02,03-03,04-04. BZ:01/02/03/04, no thread II. Total23 dimension rows. Blank thread type PT;01=1/8,02=1/4,03=3/8,04=1/2. |
| Bauformen und BD-Quellenkonflikt | BB double male; BU double female; BZ external hex male plug. BD male/female: English note says I female/II male, Chinese note says I male/II female. Both dimensions agree on RA/RB; do not assume end assignment from code alone. Send both-end photos and match actual gender and RA/RB drawing before substitution. |
| Werkstoff und Druck | S = SUS304 stainless steel, not brass or unspecified316. Operating0–1MPa; proof3.0MPa separately. Negative pressure−750mmHg (10Torr in source). Proof pressure is not continuous service pressure. |
| Temperatur und Anwendung | Source ambient/fluid temperature0–150°C for these metal threaded fittings. Confirm actual medium, seals, corrosion environment and mating components. A SUS304 suffix alone is not a food-contact, hygiene or washdown certification. |
| Eigene Maße und Gewichte | Own23 published rows retained, including C, H across flats and weight. BB0102-S:LA10,LB7.5,C22.5,H14mm,11g. BD0102-S:RA PT1/4,RB PT1/8,LA10,LB8,C14.5,H14mm,8g. BU0101-S:L8,C17,H12mm,8g. BZ01-S:L7.5,C11,H10mm,4g. Check installed clearance; compare source drawings rather than treating similar threads as universal substitutes. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
[BB/BD/BU][I][II]-S or BZ[I]-SNur veröffentlichte PT-Zeilen;SUS304-Suffix erforderlichBB0102-SBD0104-SBU0202-SBZ03-S| 1Bauform | 2Gewinde I/II | 3Gewindetyp / Werkstoff |
|---|---|---|
| BB/BD/BU/BZ | Nur23 veröffentlichte Paare;BZ ohne II | Leer PT; -S SUS304 |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
BB0102-S1Bauform
BB/BD/BU/BZ
2Gewinde I/II
Nur23 veröffentlichte Paare;BZ ohne II
3Gewindetyp / Werkstoff
Leer PT; -S SUS304
AirTAC SUS304 BB/BD/BU/BZ-Gewindefittings für Angebot und Ersatzabgleich. Veröffentlichtes PT-Paar, Edelstahl -S und Einbaumaße prüfen. Bei BD beide Gewindeenden bestätigen, da englische und chinesische Hinweise widersprüchlich sind.
Nicht zuverlässig allein. Offizielle englische und chinesische Hinweise vertauschen I/II außen/innen. Beide Enden und Maße vor Ersatz technisch bestätigen.
BB/BD/BU/BZ-S
BB/BD/BU/BZ-S zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
Ergänzen Sie Ihre Pneumatik mit passenden Komponenten. Maße und Betriebsbedingungen vor der Auswahl einer Kombination prüfen.
Produktgruppen-Referenzbild
Luftleitungen zwischen Verbindern und Komponenten verlegen. Außenmaß, Biegeradius, Druck und Temperatur prüfen.
Produktgruppen-Referenzbild
Zuluft filtern und regeln. Filterfeinheit, Druckbereich und Durchfluss für die angeschlossenen Geräte prüfen.
Produktgruppen-Referenzbild
Pneumatik schalten. Ventilfunktion, Durchfluss, Anschlussgröße und Ansteuerung passend zur Anwendung wählen.
Senden Sie Ihre Teileliste, Anschlussmaße und Betriebsbedingungen zur gemeinsamen Prüfung und Angebotserstellung.
