Vor der Anfrage beachten
- Außen und innen nötig;BKC-S-06-01 unvollständig.
- Verschlusskappe,kein Druckknopf.
- SUS304-Körper plus Aluminiumkappe.
- 0–150°C Anschlussdaten gelten nicht pauschal für Schlauch.
AirTAC-Beschaffungsreferenz•Edelstahlverschraubungen
SERIEBKC-S
AirTAC BKC-S Schlauchanschlüsse mit Verschlusskappe
AirTAC BKC-S gerade Schlauchanschlüsse mit Verschlusskappe benötigen Außen- und...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Beschaffungsweg & Anfragehinweise
AirTAC BKC-S gerade Schlauchanschlüsse mit Verschlusskappe benötigen Außen- und Innendurchmesser des Schlauchs. Nur veröffentlichte Außen-/Innen-/Gewindekombinationen abgleichen und Code/Foto zur Anfrage senden. SUS304-Körper mit Aluminiumkappe; Schlauchtemperatur und Medium separat bestätigen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
BKC-S-Schlauchanschluss abgleichen
Schlauch-Außen- und Innendurchmesser sowie Gewinde erforderlich.
Zeichnungen & Einbaumaße
Zeichnung, Maße & technische Kenndaten
Einbaumaße vergleichen

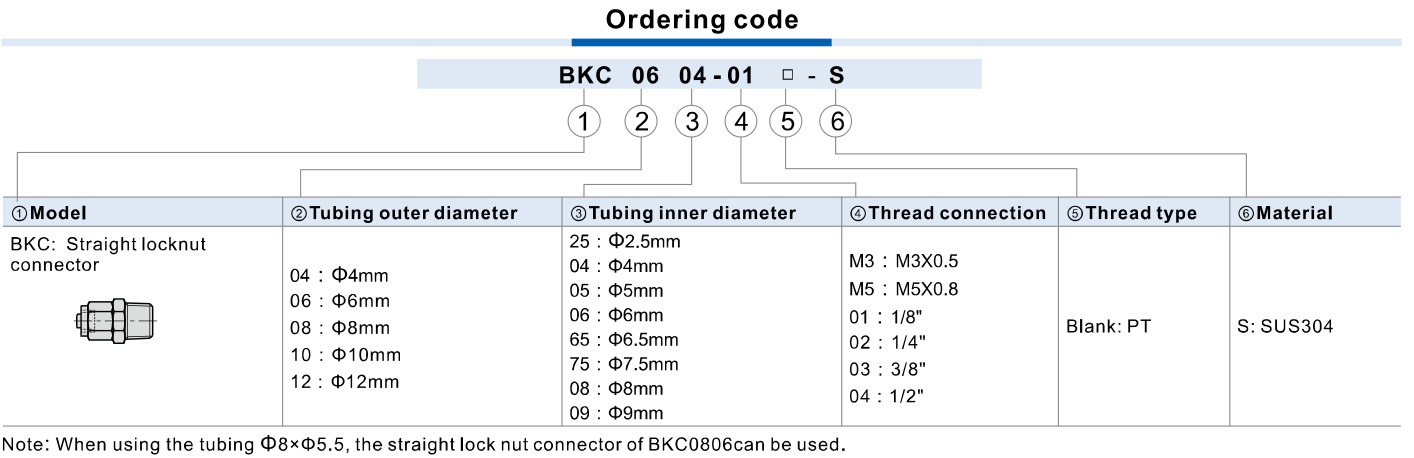

AirTAC BKC-S Bestellcode und Hinweis: offizielle englische Referenz
Hilfreich für den Modellabgleich:
- BKC-Code und Schlauch außen UND innen
- Veröffentlichtes Paar und genaues metrisches/PT-Gewinde
- Schlauchtemperatur und Medium
- Körper/Kappe und Montagefreiraum
- Menge und Lieferziel
- Own OD/ID/thread row including explicit ID alias notes
- Locking cap versus threaded body wrench surfaces
- Mixed body/cap materials
- Tube temperature and medium confirmation
Technische Katalogdaten
| Tatsächlicher Anschlussmechanismus | Straight locknut tube connector: put locking cap over tube, insert tube into body, tighten cap; loosen cap before tube removal. Not a push-in release-button fitting or a panel locknut fitting. |
| Außen- UND Innendurchmesser | 04 OD/25 ID(2.5mm):M3/M5/01;06 OD/04 ID:01/02/03;08 OD/05 ID or06 ID(5.5 or6mm):01/02/03;10 OD/65 ID or75 ID(7.5 or8mm):02/03/04;12 OD/08 ID or09 ID(9 or10mm):02/03/04. 24 codes. ID aliases are explicit dimension notes, not permission for arbitrary ID. |
| Vollständiger Code und Gewinde | BKC[OD][ID]-[thread]-S. M3=M3×0.5,M5=M5×0.8;01/02/03/04=PT1/8,1/4,3/8,1/2. Blank pipe-thread type=PT. No colour D,G/NPT or final316 suffix published. BKC-S-06-01 omits ID and is not a complete published model. |
| Druck und Schlauchtemperatur | Operating0–1MPa; proof3MPa separately; negative pressure−750mmHg(10Torr). Connector ambient/fluid0–150°C. Source explicitly requires checking tube temperature resistance first for high-temperature use. This does not rate every nylon/PU tube to150°C; tube material and chemical compatibility need confirmation. |
| Gemischte Werkstoffe | Current English section labels body stainless steel and locking cap aluminium alloy; ordering S=SUS304. Do not describe the complete connector as all304 or corrosion-proof. |
| Maße und Schlüsselflächen | Own24 dimension rows: L,C,K,G cap flats,H body flats and weight. Mount threaded body using body wrench flats, not the cap. Chinese supplement explicitly warns not to apply wrench on locking cap for threaded installation. Installation torque/depth not numerically published. |
Häufige Modellcodes & Konfigurationen:Für die Anfrage verwendbar
BKC0425-M3-SBKC0604-01-SBKC0806-02-SBKC1075-04-S
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Technische Referenz & Leitfaden
Modellcode, Kompatibilität & Spezifikationen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
BKC[OD][ID]-[M3/M5/01/02/03/04]-SNur eigene24 Außen-/Innen-/GewindezeilenBKC0425-M3-SBKC0604-01-SBKC0806-02-SBKC1075-04-S| 1Familie | 2Schlauch außen UND innen | 3Gewinde und Material |
|---|---|---|
| BKC Schlauch-Verschlusskappe | Veröffentlichte zweistellige Außen-/Innenfelder | Gelistet M3/M5/PT01–04,End-S;Körper304/Kappe Aluminium |
Modellcode lesen
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
BKC0604-01-S1Familie
BKC Schlauch-Verschlusskappe
2Schlauch außen UND innen
Veröffentlichte zweistellige Außen-/Innenfelder
3Gewinde und Material
Gelistet M3/M5/PT01–04,End-S;Körper304/Kappe Aluminium
Über BKC-S
AirTAC BKC-S gerade Schlauchanschlüsse mit Verschlusskappe benötigen Außen- und Innendurchmesser des Schlauchs. Nur veröffentlichte Außen-/Innen-/Gewindekombinationen abgleichen und Code/Foto zur Anfrage senden. SUS304-Körper mit Aluminiumkappe; Schlauchtemperatur und Medium separat bestätigen.
Fragen zum Abgleich
Genügt der Schlauch-Außendurchmesser für BKC-S?
Nein. Code umfasst außen,innen,Gewinde und End-S. Vollständige Kennzeichnung oder Schlauchmaße/Einbaufoto senden. Schlauchtemperatur vor Anwendung der Anschlussdaten bestätigen.
BKC-S
Diese Serie zum Projektangebot hinzufügen
BKC-S zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
Prüfanforderungen vor dem Angebot bestätigenVersandart angebenLiefertermin im Angebot bestätigenSeefracht & Bahnfracht
