Am Foto erkennen
- Vollständiger BSL-, BSLM- oder BESL-Code bzw. Foto der eingebauten Einheit
- Allgemeine, kompakte oder drosselbare Form
- M5-, 01-PT1/8-, 02-PT1/4-, 03-PT3/8- oder 04-PT1/2-Gewinde
- Einbauraum und benötigte Abluftregelung
AirTAC BSL-, BSLM- und BESL-Edelstahlschalldämpfer
BSL, BSLM und BESL sind Edelstahl-Schalldämpfer für pneumatische Abluft. Vor der Anfrage Ausführung, Gewinde, Einbauraum und einen möglichen Bedarf an Durchflussregelung bestätigen.
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
BSLEdelstahlverschraubungen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster

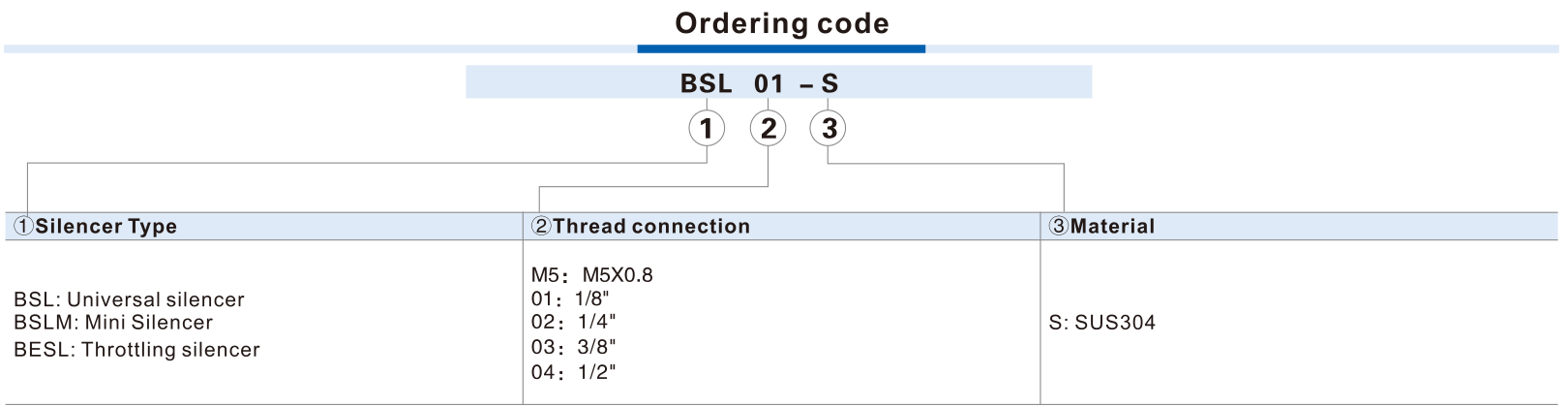

[BSL / BSLM / BESL] [M5 / 01 / 02 / 03 / 04] - SVeröffentlichte Schalldämpfer-CodefolgeBSLM5-SBSL02-SBESL03-S| ①Schalldämpferform | ②Anschlussgewinde | ③Material |
|---|---|---|
| BSL allgemein, BSLM kompakt, BESL drosselbar. | M5, 01 PT1/8, 02 PT1/4, 03 PT3/8 oder 04 PT1/2; BESL beginnt bei 01. | S: Edelstahl 304. |
Über BSL
BSL ist die allgemeine Schalldämpferform, BSLM die kompakte Form und BESL die drosselbare Schalldämpferform. Gewindegröße und diese Funktionsformen bleiben Abgleichfelder auf einer kanonischen Familienseite.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Zeichnungsreferenz
- Confirm BSL general, BSLM compact or BESL adjustable-throttle silencer
- Match M5 or 01/02/03/04 thread, installed clearance and required exhaust adjustment
Wichtige Angaben fuer den Abgleich
Modellmuster
- BSLM5-S
- BSL01-S
- BSL02-S
- BSL03-S
Referenzangaben
- Produkttyp: Stainless steel pneumatic exhaust silencer
- Material: Stainless steel 304
- Betriebsdruck: 0–1.0 MPa
- Prüfdruck: 1.5 MPa
- Veröffentlichter Unterdruck: −750 mmHg (10 Torr)
- Veröffentlichter Temperaturbereich: −20 to 70 °C
- Referenzseiten: PDF pages 1–2
Fragen zum Abgleich
Welche Schalldämpferform sollte ich wählen?
Zuerst die eingebaute Form abgleichen: BSL für die allgemeine Form, BSLM bei begrenztem Einbauraum und BESL bei erforderlicher Abluftregelung....
BSL
Diese Serie zum Projektangebot hinzufügen
BSL zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
