Passt, wenn
- Die Maschine einen Zylinder mit bestätigter Halte-/Klemmfunktion benötigt
- Das eingebaute Etikett oder die Zeichnung BSAI oder BSAID identifiziert
AirTAC BSAI-Serie Klemmzylinder
BSAI ist eine Klemmzylinderfamilie auf Basis der ISO-15552-SAI-Standardzylinderplattform. Vollständigen Code, Bohrung, Hub, Klemmrichtung, Lösemethode, Befestigung und Einbauschnittstellen...
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
BSAI-Modellcode abgleichen
Code vom Etikett einfügen; Groß-/Kleinschreibung sowie Leerzeichen und ×/x/- werden erkannt.
BSAIStandardzylinder
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
BSAI / BSAID [bore] × [stroke] [S] [mounting] [PT/G]Veröffentlichte BSA-Klemmzylinder-CodefolgeBSAI 80 × 50 S [PT]BSAID 80 × 50 S [PT]| ①Modell | ②Bohrung (mm) | ③Hub | ④Optionen | ⑤Anschlussgewinde |
|---|---|---|---|---|
| BSAI: Standard-Klemmung BSAID: Doppelstangen-Klemmung | 32, 40, 50, 63, 80, 100, 125 | Veröffentlichte Hubtabelle und eingebauten Zylinder abgleichen. | S: Magnetoption. Klemmrichtung, Lösemethode und Befestigung bestätigen. | Leer: PT; G: G-Gewindeoption. |
Vor der Anfrage beachten
- Die Klemmfunktion ist ein sicherheitsrelevanter mechanischer Unterschied; nicht aus Bohrung und Hub ableiten
- BSAI und BSAID haben unterschiedliche Kolbenstangenanordnungen
- S kennzeichnet die Magnetoption, keine eigene Produktfamilie
BSAI-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
Modellcode lesen
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
BSAI 80 × 50 S [PT]BSAI / BSAIDAusführung
BSAI ist Standard-Klemmung; BSAID hat Doppelkolbenstange.
80Bohrung
Veröffentlichte Bohrungen: 32–125 mm.
50Hub
Mit veröffentlichter Hubtabelle und eingebautem Zylinder abgleichen.
SMagnetoption
Leer: ohne Magnet; S: mit Magnet.
[PT/G]Anschlussgewinde
Leer: PT-Gewinde; G: G-Gewindeoption.
Über BSAI
BSAI ist eine Klemmzylinderfamilie für Anwendungen, in denen der Zylinder in Position gehalten werden muss. Klemmrichtung und Lösemethode müssen bestätigt werden; ein Standardzylinder mit gleicher Bohrung und gleichem Hub ist kein automatischer Ersatz.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger BSAI- oder BSAID-Modellcode oder lesbares Etikett
- Bohrung und Hub
- Klemmrichtung und pneumatische/manuelle Löseanordnung
- Ein- oder Doppelkolbenstange, Befestigung, Anschluss und Einbauraum
Zeichnungsreferenz
- Confirm the lock direction and release method before matching
- Compare bore, stroke, mounting, port, rod-end, and installed clearance
- Use the matching BSAI or BSAID drawing for the installed configuration
Wichtige Angaben fuer den Abgleich
Modellmuster
- BSAI
- BSAID
- BSAI 80 × 50 S
- BSAID 80 × 50 S

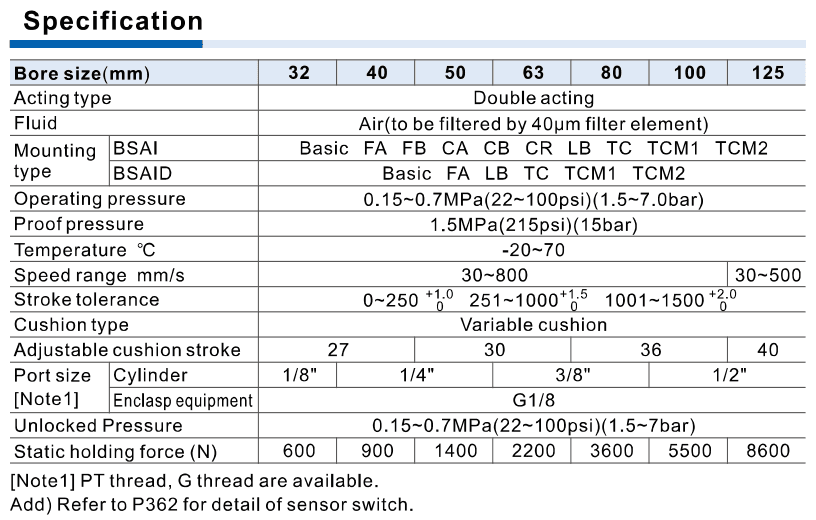

Referenzangaben
- Referenzplattform: ISO 15552 standard cylinder platform
- Wirkungsart: Double acting
- Veröffentlichter Druckbereich: 0.15–0.7 MPa (22–100 psi)
- Prüfdruck: 1.5 MPa (215 psi)
- Betriebstemperatur: −20 to 70 °C
- Referenzzeichnungen: BSAI and BSAID exterior drawings, PDF page 10
Fragen zum Abgleich
Was ist vor der Beschaffung eines BSAI-Zylinders zu bestätigen?
Vollständigen BSAI- oder BSAID-Code, Bohrung, Hub, Klemmrichtung, Lösemethode, Kolbenstangenanordnung, Befestigung und Anschlüsse bestätigen. Bei...
Kann ein ISO-Standardzylinder einen BSAI-Klemmzylinder ersetzen?
Nicht automatisch. Halte-/Klemmfunktion, Lösemethode und Einbauschnittstellen müssen vor einer Ersatzentscheidung separat bestätigt werden.
BSAI
Diese Serie zum Projektangebot hinzufügen
BSAI zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
