JSI: Einzelstange, doppeltwirkend. Modell, Menge und Lieferziel für Angebot senden; Einbaumaße und Optionen bestätigen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
JSI
Einzelstange, doppeltwirkend
JSID
Doppelstange, doppeltwirkend
Details ansehen →JSIJ
Doppelstange mit Einstellhub
Details ansehen →Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
JSI-Modellcode abgleichen

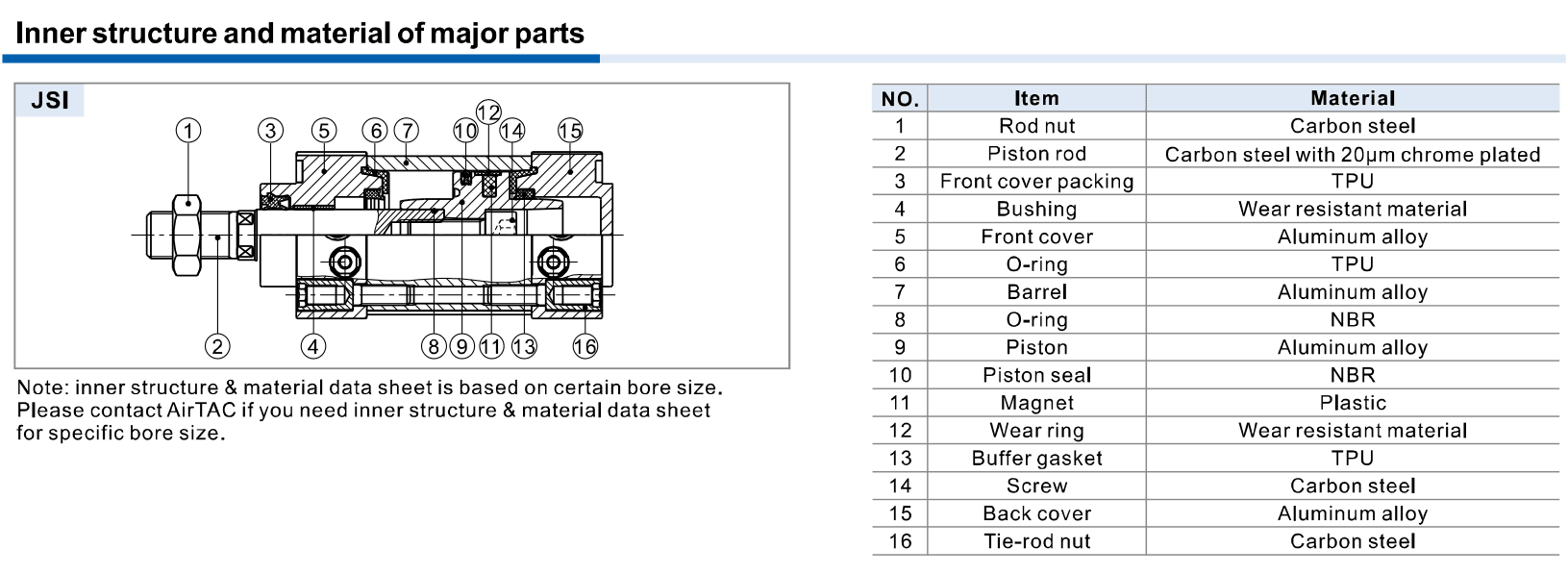

JSI official jsi-materials.png; select labelled construction and bore
Hilfreich für den Modellabgleich:
| Bauform / Funktion | JSI aluminium-profile cylinders, single-rod double-acting, bores 32/40/50/63/80/100/125 mm. Confirm original code, published stroke, mount, magnet and PT/G thread; send quantity and destination for quotation. |
| Betriebsbedingungen | Doppeltwirkend; mit 40 μm gefilterte Luft. Betriebsdruck 0.15–1.0 MPa; Prüfdruck 1.5 MPa ist kein Betriebsdruck. Standardtemperatur −20 bis +70°C. 32–100: 30–800 mm/s; 125: 30–500 mm/s. |
| Anschlüsse / Magnet / Sensor | 32: 1/8; 40/50: 1/4; 63/80: 3/8; 100/125: 1/2. Blank thread PT; G optional, no NPT. Blank without magnet, S with magnet. CMSE / DMSE sensors listed; sensing requires magnetic construction and sensor is not automatically included. Sensor grooves on two sides; no total groove count asserted. |
| Veröffentlichte Hübe / Sondergrenze | 32 listed: 25/50/75/80/100/125/150/160/175/200/250/300/350/400/450/500 mm. Other bores add 600/700/800/900/1000 mm. Max.std column: 32=1000; 40/50=1200; 63/80/100/125=1500; max=1800 all. Those columns are not a discrete standard list; consult for nonstandard stroke. |
| Montage / Zubehör | JSI blank/LB/FA/FB/CA/CB/CR/TC. JSID/JSIJ blank/LB/FA/TC only. TC used with TCM1/TCM2 accessories; those are not complete-cylinder mount suffixes. CR cannot be used alone: combine CB. Accessory part codes include F-JSI/F-SI/F-SAI; accessory prefixes vary by bore and configuration; check the matching table. |
| Einstellhub / Dichtungen | Only JSIJ has stroke-adjustment field: 10/20/30/40/50/75/100 mm. Adjustment above working stroke needs supplier confirmation. No H/N or other seal-selection field in this JSI ordering source; SAU/SC seal options are not listed for JSI. Material table is based on a certain bore and requires confirmation for the requested size. |
| Dämpfung / Toleranzen | Variable air cushion front and rear. Cushion stroke: 32/40=20; 50/63=20.5; 80/100=29; 125=33 mm. Stroke tolerance 0–250:+1/0; 251–1000:+1.5/0; 1001–1500:+2/0 mm. Magnetic/nonmagnetic dimensions same; exact JSID and JSIJ drawings and their A/E/FA/FB/G dimensions differ. |
| Normen / Kraft / Einbau | Source identifies JIS cylinder and says shorter than ISO 15552 at equal bore; no universal ISO interchangeability guarantee. Match installed envelope, hole pattern, rod thread and both rod ends where applicable. Source push/pull pressure-area thrust is reference, not allowable side-load or payload. Avoid side load; start buffer adjustment at minimum before commissioning. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
JSI[bore]×[stroke][S][mount][G]Veröffentlichte Bestellfelder, kein DichtungssuffixJSI80×50SFA-GJSI125×100S| ①Bauform / Bohrung / Hub / Einstellhub | ②Magnet / Montage / Gewinde |
|---|---|
| JSI Einzelstange; JSID Doppelstange; JSIJ Doppelstange mit Einstellhub. Nur veröffentlichte Hübe ohne Sonderbestätigung. | Leer/S Magnet; PT/G Gewinde. JSID/JSIJ nur leer/LB/FA/TC. Keine H/N-Dichtungsoption veröffentlicht. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
JSI80×50SFA-G①Bauform / Bohrung / Hub / Einstellhub
JSI Einzelstange; JSID Doppelstange; JSIJ Doppelstange mit Einstellhub. Nur veröffentlichte Hübe ohne Sonderbestätigung.
②Magnet / Montage / Gewinde
Leer/S Magnet; PT/G Gewinde. JSID/JSIJ nur leer/LB/FA/TC. Keine H/N-Dichtungsoption veröffentlicht.
JSI: Einzelstange, doppeltwirkend. Modell, Menge und Lieferziel für Angebot senden; Einbaumaße und Optionen bestätigen.
Originalcode, Bauform, Hub, Einstellhub, Magnet, Montage, Anschlüsse und Einbaumaße vor Angebot bestätigen.
JSI
JSI zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
