AirTAC SAID Zylinder mit durchgehender Kolbenstange
Zylinder mit durchgehender Kolbenstange. Modellcode, Zeichnung, Menge und Lieferziel für ein...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Beschaffungsweg & Anfragehinweise
Zylinder mit durchgehender Kolbenstange. Modellcode, Zeichnung, Menge und Lieferziel für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
SAI-Modell abgleichen
Teil der SAI-Serienfamilie.
Familienübersicht ansehen →Zeichnung, Maße & technische Kenndaten

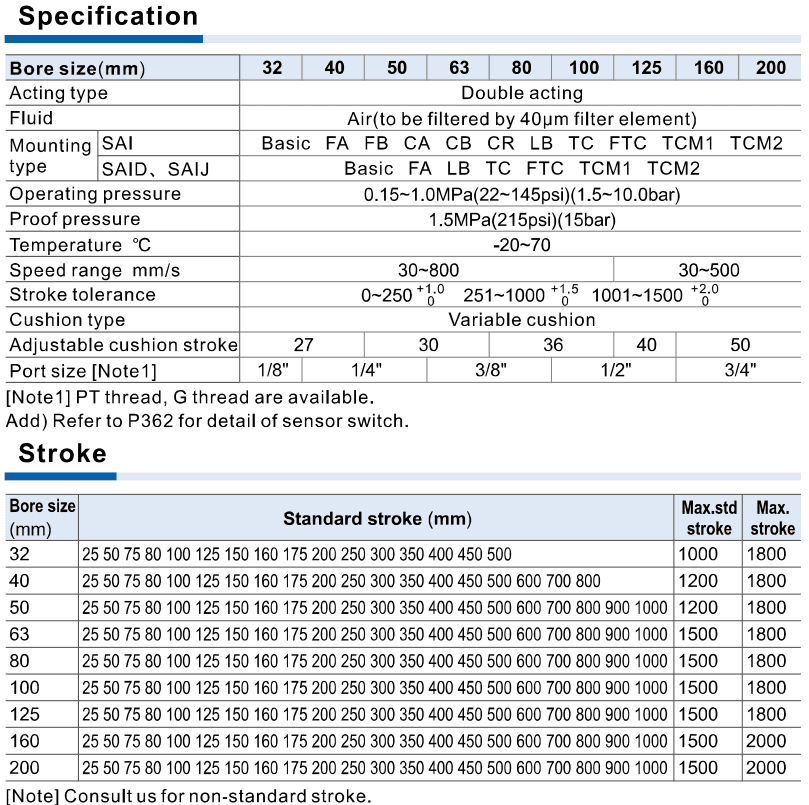

AirTAC SAID official sai specifications strokes
Hilfreich für den Modellabgleich:
- Modellcode oder Etikett
- Durchmesser, Hub und Hubeinstellung
- Montage- und Anschlusszeichnung
- Magnet, Dichtung und Temperatur
- Verriegelung oder Ventilspannung/Anschluss/Funktion
- Menge und Lieferziel
- Confirm functional derivative and its own dimensions
- Confirm working stroke, adjustment and mounting
- Separate rod end, cylinder port and valve port
- Check lock/valve and large-bore trunnion conditions
Technische Katalogdaten
| Cylinder pressure / proof | Operating 0.15–1.0 MPa; proof 1.5 MPa. Proof is not continuous operating pressure. |
| Medium / temperature | Mit 40 μm gefilterte Luft; −20–70°C; doppeltwirkend; einstellbare pneumatische Dämpfung. |
| Speed | 32–125: 30–800 mm/s; 160/200: 30–500 mm/s. Apply only to the current variant bore range. |
| Cylinder ports | 32: 1/8; 40/50: 1/4; 63/80: 3/8; 100/125: 1/2; 160/200: 3/4. Blank PT / optional G; no NPT field. |
| Rod end | 32: M10×1.25; 40: M12×1.25; 50/63: M16×1.5; 80/100: M20×1.5; 125: M27×2; 160/200: M36×2. Separate from air port. |
| Magnet / switch | Blank without magnet; S with magnet; CMSE / DMSE switches separately selected. Magnetic and non-magnetic dimensions are the same. |
| Mounting accessories | CR must be used with CB, not alone. FTC / TC use TCM1 / TCM2. TC 160/200 is factory installed on the barrel; position cannot be adjusted arbitrarily and cannot be assumed to retrofit a cylinder ordered without TC. TCM1/2 positions for 160/200 cannot be adjusted arbitrarily. |
| Fit / force | ISO15552, originally ISO6431. Confirm installed dimensions, rod-end, load, side loads and cushion. ISO alone does not guarantee interchangeability. Thrust is N at specified pressure, not payload kg. |
| Stroke tolerance | 0–250: +1/0; 251–1000: +1.5/0; 1001–1500: +2/0 mm. No extrapolation above 1500 mm. |
| Bore / enumerated strokes | 32/40/50/63/80/100/125/160/200. Strokes 25/50/75/80/100/125/150/160/175/200/250/300/350/400/450/500 mm; 40 also 600/700/800; 50–200 also 600/700/800/900/1000. |
| Maximum standard / maximum stroke | 32: 1000/1800; 40/50: 1200/1800; 63/80/100/125: 1500/1800; 160/200: 1500/2000 mm. Maximum-standard values exceed enumerated list: unlisted strokes require confirmation. |
| Rod / seals | Rod blank medium carbon steel; A SUS420J2; B SUS304 before × stroke. Seal blank TPU; H Viton; N NBR. H high-temperature selection −10–150°C, not ordinary seals. |
| Cushion stroke | 32/40: 27; 50/63: 30; 80/100: 36; 125/160: 40; 200: 50 mm. This is separate from cylinder working stroke. |
| Double-rod mounting | Blank / LB / FA / FTC / TC only; no FB / CA / CB / CR. Overall length differs from SAI. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Modellcode, Kompatibilität & Spezifikationen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
SAID50X100SNur veröffentlichte Felder dieser Variante abgleichenSAID50X100SSAID160BX500SFAHG| 1Model | 2Bore / main stroke | 3Rod material | 4Magnet | 5Mounting | 6Seal material | 7Thread |
|---|---|---|---|---|---|---|
| SAID functional construction | Aufgeführte Kombinationen aus Bohrung und Hub verwenden; nicht aufgeführte Hübe erfordern Bestätigung. | Before × stroke: blank medium carbon steel, A SUS420J2, B SUS304. | Blank without magnet; S with magnet. | Blank / LB / FA / FTC / TC only. | Blank TPU; H Viton; N NBR. | Blank PT; G optional. No NPT field. |
Fragen zum Abgleich
Welche Funktion und Schnittstellen sind zu bestätigen?
Zylinder mit durchgehender Kolbenstange. Vollständigen Code und variantenspezifische Zeichnung mit Menge und Lieferziel senden; ISO allein garantiert keine Austauschbarkeit.
SAID
Diese Serie zum Projektangebot hinzufügen
SAID zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
