Eingestellte AirTAC SU-Profilzylinder: historische SU/SUD/SUJ-Codes und Einbaumaße prüfen....
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Eingestellte AirTAC SU-Profilzylinder: historische SU/SUD/SUJ-Codes und Einbaumaße prüfen. Verfügbarkeit oder Ersatz vor Angebot bestätigen; keine automatische SAU-Austauschbarkeit.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
SU
Eingestellt, Einzelstange
SUD
Eingestellt, Doppelstange
SUJ
Eingestellt, Einstellhub
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
Historischen SU-Code abgleichen

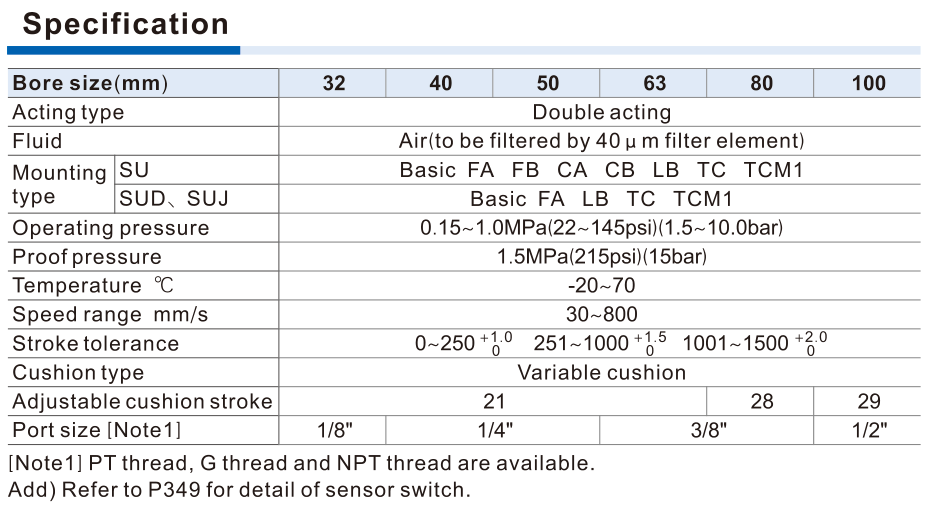

Historical SU official su-specifications.png; discontinued source watermark retained
Hilfreich für den Modellabgleich:
| Status / Identität | Official archived SU catalogue is marked Discontinued on every page. SU single rod, SUD double rod, SUJ adjustable stroke. Historical-code matching does not confirm present stock or factory production; send original label for availability or replacement review. MU mini-free-mount source is unrelated and excluded. |
| Betrieb / Temperatur | Bohrungen 32/40/50/63/80/100; doppeltwirkend, mit 40 μm gefilterte Luft. Betriebsdruck 0.15–1.0 MPa; Prüfdruck 1.5 MPa ist kein Betriebsdruck. Standard −20 bis +70°C; Geschwindigkeit 30–800 mm/s. Einstellbare Luftdämpfung vorn/hinten; Dämpfungshub 32/40/50/63=21 mm, 80=28 mm, 100=29 mm. |
| Historische Gewinde / Dichtung / Magnet | 32 port 1/8; 40/50=1/4; 63/80=3/8; 100=1/2. Thread blank PT, G: G, T NPT in this older SU ordering source (unlike current SAU/JSI). Seal blank TPU, H Viton, N NBR. Blank without magnet, S with magnet. Feature mentions heat-resistant seal operation at 150°C, but no complete high-temperature working envelope is given: application needs confirmation, never use as standard rating. |
| Veröffentlichte Standardhübe | Listed 25/50/75/80/100/125/150/160/175/200/250/300/350/400/450/500mm; 40–100 also 600/700/800/900/1000. Max.std columns32=1000; 40/50=1200; 63/80/100=1500; max1800 all. Columns do not authorize arbitrary listed standard strokes. Nonstandard strokes need confirmation. Tolerance 0–250: +1/0; 251–1000: +1.5/0; 1001–1500: +2/0mm. |
| Montage / Einstellhub | SU blank/LB/FA/FB/CA/CB/TC. SUD/SUJ blank/LB/FA/TC only. SUJ adjustment 10/20/30/40/50/75/100; exact rear envelope and both rods must be checked, adjustment above working stroke retained for human review. TC with TCM1; TCM1 not a complete-cylinder suffix. TC accessory installed on barrel before shipment; position cannot be arbitrarily changed, TC alone cannot mount directly on a standard cylinder barrel. |
| Sensoren / Zubehör | Historical source CS1-B/DS1-B, CS1-F/DS1-F, CS1-U/DS1-U only with magnetic cylinders; exact B code changes by bore. No automatic current EMSG/CMSE retrofit. SU TC bracket codes F-SU32TC...F-SU100TC; TCM1 shown F-SI32TCM1 then F-SC40/50/63/80/100TCM1. Other mounting accessories mostly F-SC; use exact source table, not generic SU prefix. LB/FA allowed all; FB/CA/CB excluded SUD/SUJ. |
| Passung / Nachfolgegrenze | Profile body without exposed tie rods. Source says shorter than ISO15552 at same bore; no ISO universal interchangeability, clean-room rating or 100% fit guarantee. Shared newer sensor catalogue states SAU substitutes SU with corresponding sensor adjustments; not proof of identical dimensions or electronics. Compare old SU own drawing and current SAU independently. Keep original code and installed envelope, hole pattern, rod thread, and both rod ends. |
| Werkstoffe / Kraft / Anfrage | Source material table includes aluminium barrel/caps/piston, carbon-steel rod 20μm chrome and mixed TPU/NBR seals; no universal custom BOM promise. Magnetic/nonmagnetic dimensions same. Own SU/SUD/SUJ dimension tables and labelled A(SUD)/A(SUJ). Pressure-area thrust table is not side-load/payload rating; commissioning begins with minimum buffer setting. Send model/photo, quantity, destination and required replacement drawings for quotation. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
SU/SUD[bore]×[stroke][S][mount][H/N][G/T]Nur historischer SU-CodeSUJ[bore]×[stroke]-[adjustment][S][mount][H/N][G/T]Historische EinstellbauformSU50×50SLBH-TSUD80×100SFA-GSUJ50×100-20SN| ①Historische Bauform / Bohrung / Hub | ②Einstellhub / Magnet / Montage / Dichtung / Gewinde |
|---|---|
| SU Einzelstange, SUD Doppelstange, SUJ Einstellhub; alle als eingestellt markiert. | SUJ Einstellhub; Leer/S Magnet; TPU/H/N; PT/G/T NPT; bauformspezifische Montage. |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
SU50×50SLBH-T①Historische Bauform / Bohrung / Hub
SU Einzelstange, SUD Doppelstange, SUJ Einstellhub; alle als eingestellt markiert.
②Einstellhub / Magnet / Montage / Dichtung / Gewinde
SUJ Einstellhub; Leer/S Magnet; TPU/H/N; PT/G/T NPT; bauformspezifische Montage.
