TSAI kombiniert Standardzylinder und Rahmen mit zwei Führungsstangen. M Messinglager oder L Linearführung, Bohrung/Hub, Magnet und PT/G wählen; LastF, HebelabstandS und Zeichnung zur Anfrage senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
TSAIM
Messinglager; Radiallast und Torsionssteifigkeit
TSAIL
Linearführung; Präzision und geringe Reibung
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
TSAI-Modell und Führungsbedarf abgleichen

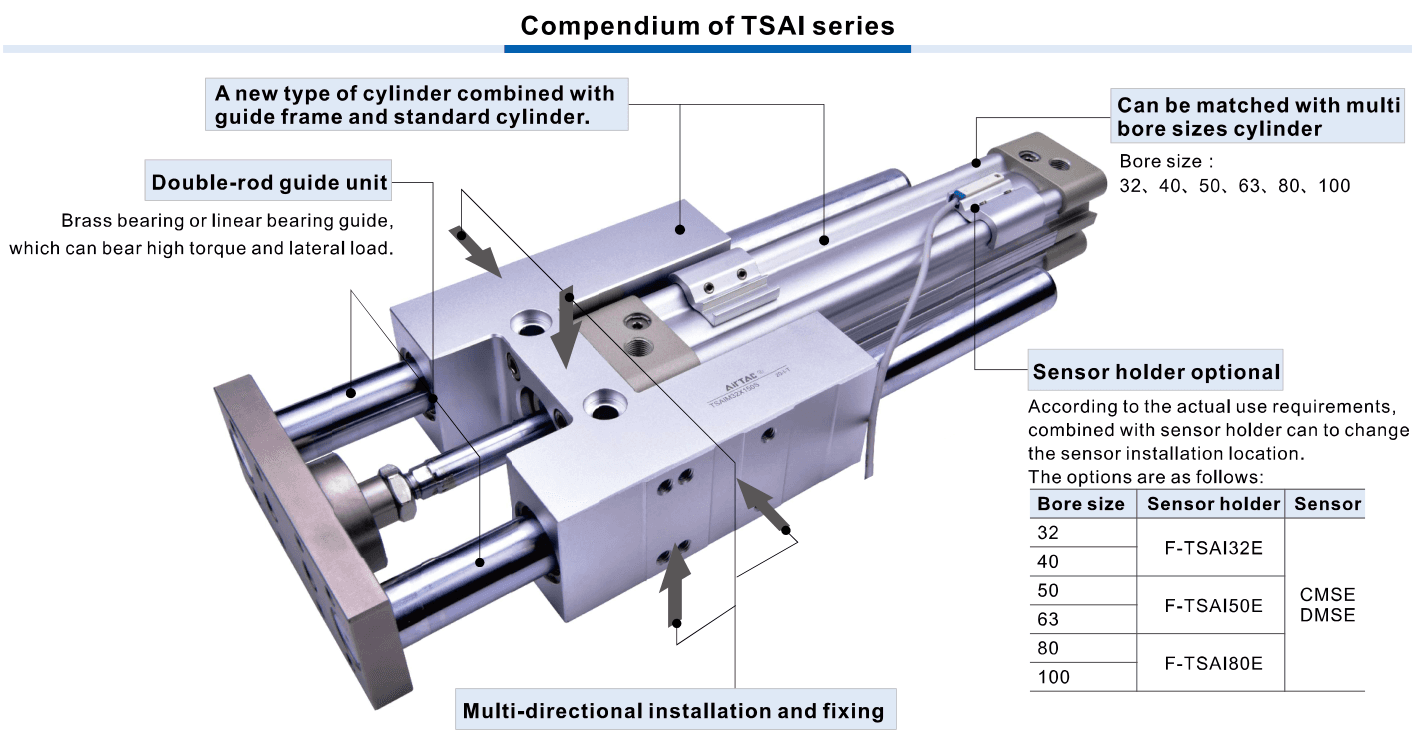

AirTAC TSAI compendium official reference
Hilfreich für den Modellabgleich:
| Identität / Lager | SAI standard cylinder plus a separate dual-guide-rod frame. M is brass bearing, not steel-ball; L is linear bearing. The two guide rods do not make it a double piston-rod cylinder. |
| Lagerauswahl | M: radial load resistance and greater torsional stiffness. L: push-up action, high precision/load demand and low friction. Use the separate M/L maximum-load curves; do not assume one is always stronger. |
| Standardhub / Code | Bores32/40/50/63/80/100; all list50/100/150/200/250/300/350/400/450/500mm only. TSAI M/L + bore×listed stroke + optionalS + optionalG. Blank no magnet and PT; noT or mounting suffix here. |
| Druck / Luft / Temperatur | Doppeltwirkend, mit 40 μm gefilterte Luft, Betriebsdruck 0.15–1.0 MPa, Prüfdruck 1.5 MPa, −20..70°C, 30–500 mm/s. Der Prüfdruck ist kein Betriebsdruck; Angaben zur Schmierung fehlen hier. |
| Anschlüsse / Dämpfung / Toleranz | 32=1/8;40/50=1/4;63/80=3/8;100=1/2,PT blank orG. Variable cushion. Stroke0–250 tolerance+1/0mm;>250 +1.5/0. Tolerance does not publish additional standard strokes. |
| Zylinderkraft / Führungslast | At0.5MPa push/pullN:32 402/345;40 628/527.5;50 981.5/824.5;63 1558.5/1401.5;80 2513/2268;100 3926.5/3681. The source thrust table includes0.1MPa but the operating minimum is0.15MPa. Thrust is not guide load capacity or payloadkg. |
| Lastkurvenbedingung | Maximum guide load F(N) depends on M/L bearing, bore and diagram lever distanceS(mm), plotted0–500mm. S here is the load distance, not the magnet suffix. No scalar payload, moment or automatic interpolation approval; send actual load/orientation/lever distance and installation drawing. |
| Separater Rahmen / Sonderhub | F-TSAI M/L bore×stroke is guide-frame accessory, not complete cylinder. Separate frame standard list matches published strokes. For a non-standard cylinder, source says use frame of upper standard stroke; exampleSAI32×160 +F-TSAIM32×200. Cylinder A+160 and frame AC+200 are independent lengths; original combination requires confirmation. |
| Sensorhalter / Schalter | S magnetic cylinder includes2sensor holders; separately ordered guide frame also includes2holders. F-TSAI32E=32/40;F-TSAI50E=50/63;F-TSAI80E=80/100. CMSE/DMSE shown as switch choices; holders do not mean switches included. No absent-magnet switch promise. |
| Maße / Werkstoff | TSAIM/TSAIL shared drawing; parenthesized values belong to TSAIL, notably guide diameterD32/40 20(16),80/100 30(25). Missing dimension cells stay unspecified. Confirm multiple-direction threaded/through-hole mounting and A+stroke/AC+stroke/AF+stroke. Material drawing based on a certain bore; do not use as universal BOM. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
TSAI-[M/L]-[bore]×[listed stroke]-[S]-[G]Kompletter Zylinder; F-TSAI-Rahmen separates ZubehörTSAIM40×100STSAIL80×200SGTSAIM32×50| 1Lager | 2Bohrung / Standardhub | 3Magnet / Gewinde |
|---|---|---|
| M Messing / L Linear | 32/40/50/63/80/100;50–500 in50er-Schritten | Leer ohne Magnet oderS; leerPT oderG; keinT |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
TSAI M 40 × 100 S GMLager
Messinglager; L Linearführung
40×100Bohrung / Hub
Veröffentlichte Bohrung und Hub inmm
S GMagnet / Gewinde
S Magnet; G Gewinde, leerPT
TSAI kombiniert Standardzylinder und Rahmen mit zwei Führungsstangen. M Messinglager oder L Linearführung, Bohrung/Hub, Magnet und PT/G wählen; LastF, HebelabstandS und Zeichnung zur Anfrage senden.
M ist Messinglager; L ist Linearführung. Separate Lastkurven anhand tatsächlicher Last und Hebelabstand prüfen.
F-TSAI ist ein separater Führungsrahmen. Sonderhub, nächsthöheren Rahmenhub und beide Einbaulängen vor Anfrage prüfen.
TSAI
TSAI zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
