AirTAC TWH und TWM Schwerlast-Stopperzylinder

TWH und TWM sind Schwerlast-Stopperzylinder-Konfigurationen für Förder- und Vorrichtungsaufgaben. Vor der Anfrage Serienplattform, Betätigung, Bohrung, Hub, Stopperbaugruppe, Dämpfung und...

Anfrageart

AirTAC OriginalModellabgleichChina-Beschaffungsalternative

Anfrage starten Foto / Etikett senden

TWH+TWMStopperzylinder

TWH and TWM stopper cylinder family reference — Verifiziertes Referenzbild der Produktfamilie.

Bestellcode-Abgleich

Code Schritt für Schritt vergleichen

Unvollständigen Code mit Foto senden

Unterstütztes Codemuster

TWH / TWM [bore]X[stroke] [S] [L/K] [F] [PT/G]Veröffentlichte TWH/TWM-Codefolge

TWH 50X30 S K FTWM 50X30 K

①Plattform	②Betätigung	③Bohrung / Hub	④Magnetoption	⑤Stopper / Selbstsperre	⑥Anschlussgewinde
TWH 20–80 mm; TWM 50 mm.	Doppelt-, einfachwirkende oder federrückgestellte Form gemäß Veröffentlichung.	Veröffentlichte Plattformtabelle verwenden.	Leer ohne; S mit Magnet.	L/K-Stopperkonfiguration; F Selbstsperre gemäß Veröffentlichung.	Leer PT; G G-Gewinde gemäß Veröffentlichung.

Über TWH+TWM

TWH und TWM decken eine Schwerlast-Stopperzylinderplattform ab. TWH umfasst den veröffentlichten Bohrungsbereich 20–80 mm, während TWM die 50-mm-Plattform ist. Zuerst Betätigung und Stopperbaugruppe wählen, dann Bohrung, Hub, Dämpfung und Montage abgleichen.

Produktabgleich

Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

Am Foto erkennen

Vollständiger TWH- oder TWM-Code oder lesbares Typenschild
TWH-Plattform 20–80 mm oder TWM-Plattform 50 mm
Doppelt-, einfachwirkende oder federrückgestellte Konfiguration
Bohrung, Hub, Stopperbaugruppe, Dämpfung und Selbstsperrbedarf
Magnetoption, Anschlussgewinde, Montage und Einbauraum

Zeichnungsreferenz

TWH and TWM stopper cylinder ordering code reference

Open drawing

Confirm TWH or TWM platform and double-, single-acting, or spring-return configuration
Compare bore, stroke, stopper assembly, magnetic option, self-lock option, buffer arrangement, mounting and installed clearance

Wichtige Angaben fuer den Abgleich

Modellmuster

TWH
TWM
TWH50X30SK
TWH-50X30-S-K-F

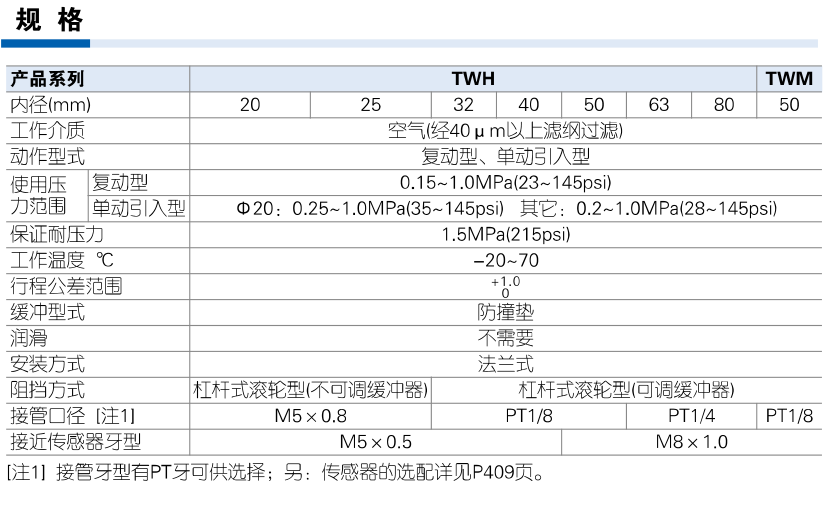

Referenzangaben

Produkttyp: Heavy-duty stopper cylinder platform
Veröffentlichte Bohrungsplattformen: TWH 20, 25, 32, 40, 50, 63, 80 mm; TWM 50 mm
Veröffentlichter Betriebsdruck: Double acting 0.15–1.0 MPa; single acting range varies by configuration
Referenzseiten: PDF pages 1–2

Fragen zum Abgleich

Wie unterscheidet sich TWM von TWH?

TWM ist die veröffentlichte 50-mm-Schwerlastplattform, TWH deckt den breiteren Bereich 20–80 mm ab. Eingebaute Plattform, Betätigung,...

TWH+TWM

Diese Serie zum Projektangebot hinzufügen

TWH+TWM zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.

Projektanfrage starten Teileliste oder BOM senden
