AirTAC TWQ Stopperzylinder mit fester Montagehöhe, doppeltwirkend, und TTQ einfachwirkend einziehend. Bohrung/Hub, Rund-/Flach-/Rollenkopf oder gedämpften Hebel, Magnet und optionale Hebelverriegelung wählen. Typenschild, Montagezeichnung, Aufprallmasse/-geschwindigkeit, Menge und Lieferziel senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
TWQ
Feste Höhe, doppeltwirkend; veröffentlichte Kopfformen
TTQ
Einfach einziehend; Feder fährt bei Luftausfall aus
C / B / R
Rund / flach / Rolle, Bohrungen20–50
K / KF
Gedämpfter Hebel / mit Verriegelung, Bohrungen32–50
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
TWQ / TTQ Stopperzylinder abgleichen

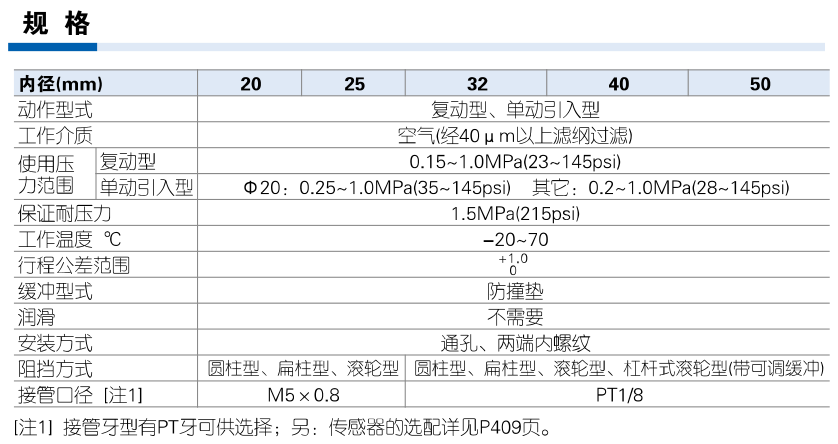

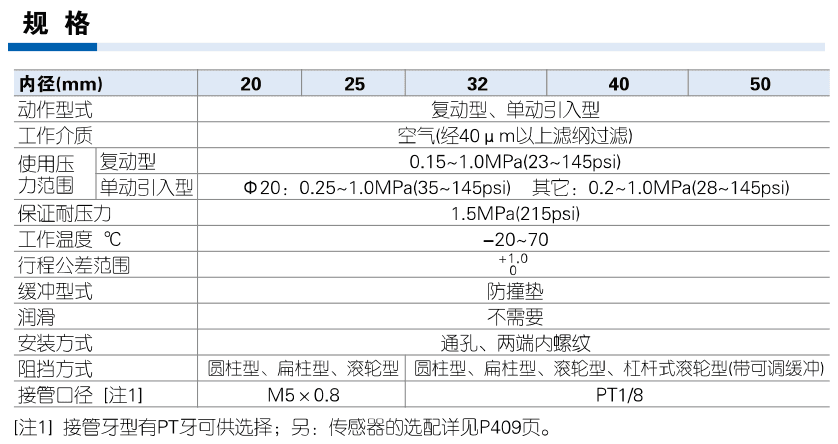

AirTAC TWQ TTQ specifications actual Chinese source
Hilfreich für den Modellabgleich:
| Identität und Wirkung | TWQ mit fester Höhe, doppeltwirkend; TTQ einfachwirkend mit Luftrückzug. Luft zieht TTQ ein und spannt die Feder; bei Luftverlust fährt die Feder die Kolbenstange aus. Kein Zylinder mit Federrückzug. |
| Bohrung und Hub | Bores20/25/32mm: standard strokes10/15/20mm. Bores40/50mm:20/25/30mm. Stroke tolerance +1/0mm. Unlisted strokes need label/drawing confirmation, not automatic standard matching. |
| Stopperkopf und Verriegelung | C round rod, B flat rod and R roller available20–50mm. K lever roller with adjustable hydraulic damper only32/40/50mm. F optional self-lock only on K; blank no self-lock. Lever self-lock prevents bounce-back after impact; it is not a safety or fail-safe claim. |
| Betriebsdruck | TWQ double acting0.15–1.0MPa. TTQ Ø20:0.25–1.0MPa; other TTQ bores0.2–1.0MPa. Proof1.5MPa is not the operating limit. Confirm conveyor side load against pressure, not proof pressure. |
| Betriebsbedingungen | Filtered air40μm or finer; −20 to70°C; no lubrication required; bumper cushioning. K has a separate adjustable hydraulic impact damper. Keep port, stroke and head clearances from the actual installation drawing. |
| Anschlüsse und Gewindecode | Ø20/25 actual port M5×0.8; Ø32/40/50 PT1/8. Only blank PT ordering field is published; no G/NPT code inferred. Actual M5 is metric despite the blank ordering field. |
| Magnet und Sensor | S magnet; blank no magnet. Body has sensor grooves on four sides; sensor selection referenced to catalogue409 is not transcribed here. A magnetic cylinder does not automatically include sensor model/cable or confirm control-system compatibility. |
| Geltungsbereich der Lastkurven | Für runde, flache und Rollenformen sowie intern gedämpfte Hebel gelten getrennte Masse-/Aufprallgeschwindigkeitskurven: Masse m in kg, Geschwindigkeit V in m/min. Das Seitenlastdiagramm verwendet W in N und P in MPa und gilt für runde, flache und Rollenformen. Ein universeller Nutzlast-/Energiewert oder eine automatische Maschinenfreigabe ist nicht angegeben. |
| Montage und Kopfbauraum | Fixed installation height, through-hole and two-end tapped mounting. Compare own C/B/R/K dimensions, table fixing holes and extended/retracted head height. Ø32/40 lever installation from below a plate follows remove-head/body-install/reassemble-head sequence; do not apply that specific procedure to every bore or head. |
| Dämpferersatz | K Ø32/40/50 replacement code ASJ1408 is published. Source says this unit can operate under pressure and differs from ordinary oil-pressure dampers; do not substitute a generic damper solely by outer size. Confirm exact head/damper assembly, adjustment and replacement scope. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
[TWQ/TTQ][20/25/32/40/50]X[stroke][S/blank][C/B/R/K][F/blank]Kopf angeben; K/F und Hub bohrungsabhängigTWQ50X20SKFTTQ20X10CTWQ32X15SRTTQ40X25SBTWQ32X20K| 1Wirkung | 2Bohrung / Hub | 3Magnet / Kopf | 4Verriegelung / Gewinde |
|---|---|---|---|
| TWQ doppelt; TTQ einfach einziehend/Feder ausfahrend | 20/25/32 ×10/15/20;40/50 ×20/25/30mm | S oder leer;C/B/R;K nur32/40/50 | F nur K;leeres Gewindefeld;tatsächlich M5×0,8 oder PT1/8 |
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
TWQ50X20SKF1Wirkung
TWQ doppelt; TTQ einfach einziehend/Feder ausfahrend
2Bohrung / Hub
20/25/32 ×10/15/20;40/50 ×20/25/30mm
3Magnet / Kopf
S oder leer;C/B/R;K nur32/40/50
4Verriegelung / Gewinde
F nur K;leeres Gewindefeld;tatsächlich M5×0,8 oder PT1/8
AirTAC TWQ Stopperzylinder mit fester Montagehöhe, doppeltwirkend, und TTQ einfachwirkend einziehend. Bohrung/Hub, Rund-/Flach-/Rollenkopf oder gedämpften Hebel, Magnet und optionale Hebelverriegelung wählen. Typenschild, Montagezeichnung, Aufprallmasse/-geschwindigkeit, Menge und Lieferziel senden.
Nein. Kopfform, bewegte Masse, Aufprallgeschwindigkeit, Seitenlast, Betriebsdruck und Einbauhöhe/Zeichnung senden. C/B/R und gedämpftes K nutzen verschiedene Kurven; Verriegelung und Feder haben eigene Funktionen. Tatsächliche Baugruppe vor Angebot prüfen.
