AirTAC NPM pneumatisch-hydraulische Werkzeuglösezylinder für Spindeln mit Codeklassen 35T,...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
AirTAC NPM pneumatisch-hydraulische Werkzeuglösezylinder für Spindeln mit Codeklassen 35T, 45T und 60T. Veröffentlichte Hydraulikbohrung/Lösehub, tatsächliche Kraft bei Luftdruck, Spannung, Grenzschalter und Spindelmontage prüfen. Typenschild/Zeichnung, Menge und Lieferziel zur Anfrage senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
Ausführung wählen; Modell oder Foto bei Unsicherheit senden.
35T
3, 5T-Klasse; nur 63×13
45T
4, 5T-Klasse; 63×13 oder 63×15
60T
6, 0T-Klasse; 70×15; Tabelle 5, 7T bei 0, 6MPa
Modell, Menge und Zielland senden. Bei mehreren Positionen eine Teileliste oder BOM beifügen.
NPM Werkzeuglösezylinder abgleichen

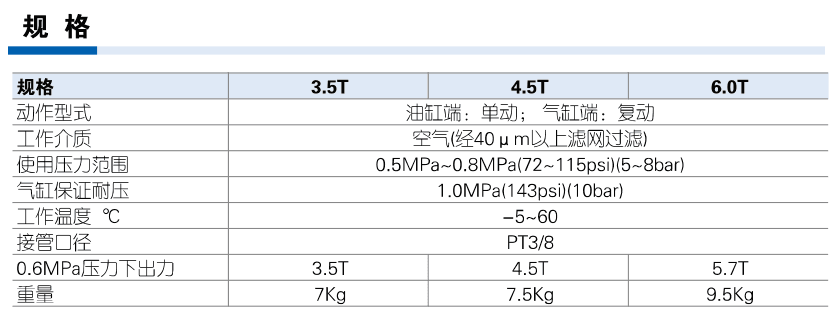

AirTAC NPM specification Chinese source reference
Hilfreich für den Modellabgleich:
| Produktwirkung | Hydraulikteil einfachwirkend, Pneumatikteil doppeltwirkend; Druckluft verstärkt die hydraulische Lösekraft, eine Feder stellt den Hydraulikkolben zurück. Integrierte Spindel-Ausblasfunktion und Position des Ölstandssensors am Ölbehälter sind dargestellt. Daraus ergibt sich keine universelle Spindelpassung. |
| Codekombinationen | 35T only 63×13; 45T63×13 or 63×15; 60T only 70×15. Code labels mean 3.5/4.5/6.0T class, not 35/45/60 tonnes. Bore is hydraulic-cylinder diameter; stroke is release travel in mm. |
| Druck und Kraftunterschied | Specification operating air 0.5–0.8MPa; operation note requests stable 0.6–0.8MPa. At 0.6MPa specification/dimension table gives 3.5/4.5/5.7T for 35T/45T/60T. The theoretical curve gives 3.8/4.6/5.7T at 0.6MPa. Keep these source differences; neither code class nor curve is an unconditional release-force guarantee. |
| Luft und Umgebung | Filtered air 40 μm or finer; −5 to 60°C; proof pressure 1.0MPa is separate. Main air port PT3/8; air-blow connection is separate in drawing. Source warns water and insufficient/unstable air can prevent normal operation. |
| Elektrischer Code | A AC220V; B DC24V; C AC110V; E AC24V; F DC12V. D is not published. Blank vertical DIN plug; L lead. Blank no microswitch; 2 two microswitches. Source references 4M310 valve, but no blanket replacement/electrical wiring interchangeability is established. |
| Position und Schalterabgleich | Limit switches signal end positions into machine control. Source describes adjust at limit then back off 0.5–1.5 mm and resecure; PLC delay relay is part of required machine sequencing. Confirm actual switch wiring and tool-change sequence with spindle drawing; the pinout depends on the supplied switch. |
| Montage und Löseweg | For vertical spindle, bracket-fixed above spindle. Mount perpendicular to spindle axis, permitted deviation≤0.05 mm/100 mm. Release travel set to actual spindle need: too short prevents release; too long loads/damages spindle/tool drawbar. Machine clearance depends on the installed spindle geometry as well as cylinder stroke. |
| Öl und Wartung | ISO VG32 hydraulic oil specified; different brands/types must not be mixed. Source describes frequent initial cycling to bleed air and fill until level reaches the line. Oil-level and lubrication/service inputs require actual assembly confirmation; do not treat a generic oil substitute as approved. |
| Betriebsgrenze | Source prohibits spindle tool-release operation without the proper toolholder present and requires matching toolholder/drawbar and travel setup. Air-blow and oil controls are part of the installed system. A code match does not establish machine safety or installed release compatibility. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Bestellcode-Abgleich
Unterstütztes Codemuster
NPM[35T/45T/60T][hydraulic bore]X[release travel][A/B/C/E/F][L/blank][2/blank]Nur veröffentlichte klassenspezifische HydraulikkombinationenNPM35T63X13ANPM45T63X15BL2NPM60T70X15F2| 1Klasse / Hydraulik | 2Spannung | 3Anschluss | 4Mikroschalter |
|---|---|---|---|
