AirTAC ACED Kompaktzylinder-Beschaffung
ACED ist eine eigene Ausführung der ACE-Kompaktzylinderfamilie. Modellcode, Bohrung, Hub und Einbaudetails für die Anfrage angeben.
Für ein Angebot genügen Modellcode, Menge und Zielland; bei unvollständigem Code Foto oder Etikett beilegen.
ACE-Modellcode abgleichen
Code vom Etikett einfügen; Leerzeichen und ×/x-Schreibweisen werden erkannt.
ACEDUltradünne Zylinder
Produktbild reserviert
Das passende Bild wird nach Modellprüfung ergänzt.
Teil der ACE-Serienfamilie.
Familienübersicht ansehen →Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
ACED [bore] × [stroke] [S] [B] [PT/G]Veröffentlichte Codefolge; optionale Positionen hängen von der Ausführung abACED 20 × 30 S B [PT]| ①Modell | ②Bohrung (mm) | ③Hub | ④Optionen | ⑤Anschlussgewinde |
|---|---|---|---|---|
| ACED: ACE-Familienausführung | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm | Benötigter Hub; mit veröffentlichter Hubtabelle und eingebautem Zylinder abgleichen. | Optionen gemäß veröffentlichtem Codeleitfaden und der gewählten Ausführung. | Leer: PT; G: G-Gewindeoption, wenn im Codeleitfaden angegeben. |
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

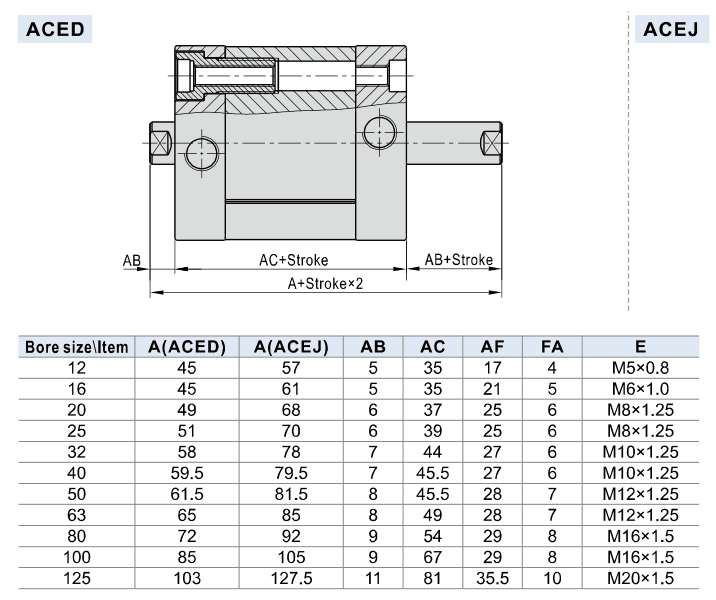

Zeichnungsreferenz
- Double-rod arrangement: compare both rod ends with the installed cylinder
- Compare bore, stroke, both rod ends, and mounting geometry
- Check clearance on both sides of the installed cylinder
Wichtige Angaben fuer den Abgleich
Modellmuster
- ACED
- Double rod
- ACED 20 × 30 S B [PT]
Referenzangaben
- Familie: ACE compact cylinder family
- Ausführung: Double rod
- Veröffentlichte Bohrungen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
- Referenzzeichnung: ACED exterior drawing, PDF page 5
Fragen zum Abgleich
Was unterscheidet ACED in der ACE-Familie?
Die Funktions- und Bauausführung ACED muss vor dem Maßvergleich mit dem eingebauten Zylinder bestätigt werden.
ACED
Diese Serie zum Projektangebot hinzufügen
ACED zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
