Am Foto erkennen
Produktfoto / Verpackung / Etikett
- Vollständiger ACEJ-Code oder Zylinderetikett
- Bohrung und Arbeitshub
- Befestigung, Kolbenstangenende und Einbauraum
- Magnetoption und Sensorbedarf, falls erforderlich
AirTAC ACEJ Kompaktzylinder-Beschaffung
ACEJ ist eine eigene Ausführung der ACE-Kompaktzylinderfamilie. Modellcode, Bohrung, Hub und Einbaudetails für die Anfrage angeben.
Für ein Angebot genügen Modellcode, Menge und Zielland; bei unvollständigem Code Foto oder Etikett beilegen.
ACE-Modellcode abgleichen
Code vom Etikett einfügen; Leerzeichen und ×/x-Schreibweisen werden erkannt.
ACEJUltradünne Zylinder
Produktbild reserviert
Das passende Bild wird nach Modellprüfung ergänzt.
Teil der ACE-Serienfamilie.
Familienübersicht ansehen →Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
ACEJ [bore] × [stroke]-[adjustment] [S] [B] [PT/G]Veröffentlichte Codefolge; optionale Positionen hängen von der Ausführung abACEJ 20 × 30-30 S B [PT]| ①Modell | ②Bohrung (mm) | ③Hub | ④Optionen | ⑤Anschlussgewinde |
|---|---|---|---|---|
| ACEJ: ACE-Familienausführung | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm | Benötigter Hub; mit veröffentlichter Hubtabelle und eingebautem Zylinder abgleichen. | Optionen gemäß veröffentlichtem Codeleitfaden und der gewählten Ausführung. | Leer: PT; G: G-Gewindeoption, wenn im Codeleitfaden angegeben. |
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

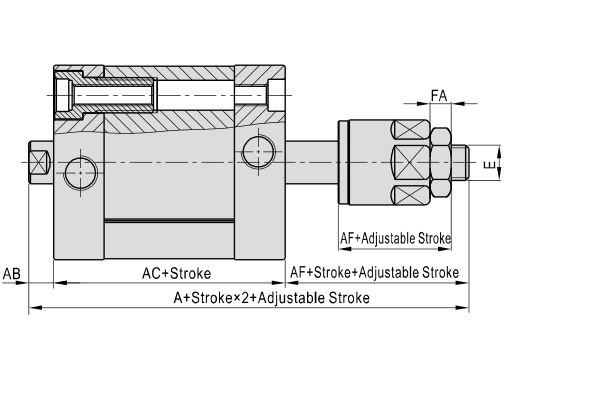

Zeichnungsreferenz
- Adjustable-stroke configuration: compare it with the installed cylinder
- Compare bore, normal stroke, adjustment range, mounting holes, and rod-end thread
- Check the adjustment-side clearance in the installed assembly
Wichtige Angaben fuer den Abgleich
Modellmuster
- ACEJ
- Adjustable stroke
- ACEJ 20 × 30-30 S B [PT]
Referenzangaben
- Familie: ACE compact cylinder family
- Ausführung: Adjustable stroke
- Veröffentlichte Bohrungen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 mm
- Referenzzeichnung: ACEJ exterior drawing, PDF page 5
Fragen zum Abgleich
Was unterscheidet ACEJ in der ACE-Familie?
Die Funktions- und Bauausführung ACEJ muss vor dem Maßvergleich mit dem eingebauten Zylinder bestätigt werden.
ACEJ
Diese Serie zum Projektangebot hinzufügen
ACEJ zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
