Am Foto erkennen
Produktfoto / Verpackung / Etikett
- Vollständiger ASE-Code oder Zylinderetikett
- Bohrung und Arbeitshub
- Befestigung, Kolbenstangenende und Einbauraum
- Magnetoption und Sensorbedarf, falls erforderlich
AirTAC ASE Kompaktzylinder-Beschaffung
ASE ist eine eigene Ausführung der ACE-Kompaktzylinderfamilie. Modellcode, Bohrung, Hub und Einbaudetails für die Anfrage angeben.
Für ein Angebot genügen Modellcode, Menge und Zielland; bei unvollständigem Code Foto oder Etikett beilegen.
ACE-Modellcode abgleichen
Code vom Etikett einfügen; Leerzeichen und ×/x-Schreibweisen werden erkannt.
ASEUltradünne Zylinder
Produktbild reserviert
Das passende Bild wird nach Modellprüfung ergänzt.
Teil der ACE-Serienfamilie.
Familienübersicht ansehen →Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
ASE [bore] × [stroke] [S] [B] [PT/G]Veröffentlichte Codefolge; optionale Positionen hängen von der Ausführung abASE 20 × 30 S B [PT]| ①Modell | ②Bohrung (mm) | ③Hub | ④Optionen | ⑤Anschlussgewinde |
|---|---|---|---|---|
| ASE: ACE-Familienausführung | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm | Benötigter Hub; mit veröffentlichter Hubtabelle und eingebautem Zylinder abgleichen. | Optionen gemäß veröffentlichtem Codeleitfaden und der gewählten Ausführung. | Leer: PT; G: G-Gewindeoption, wenn im Codeleitfaden angegeben. |
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

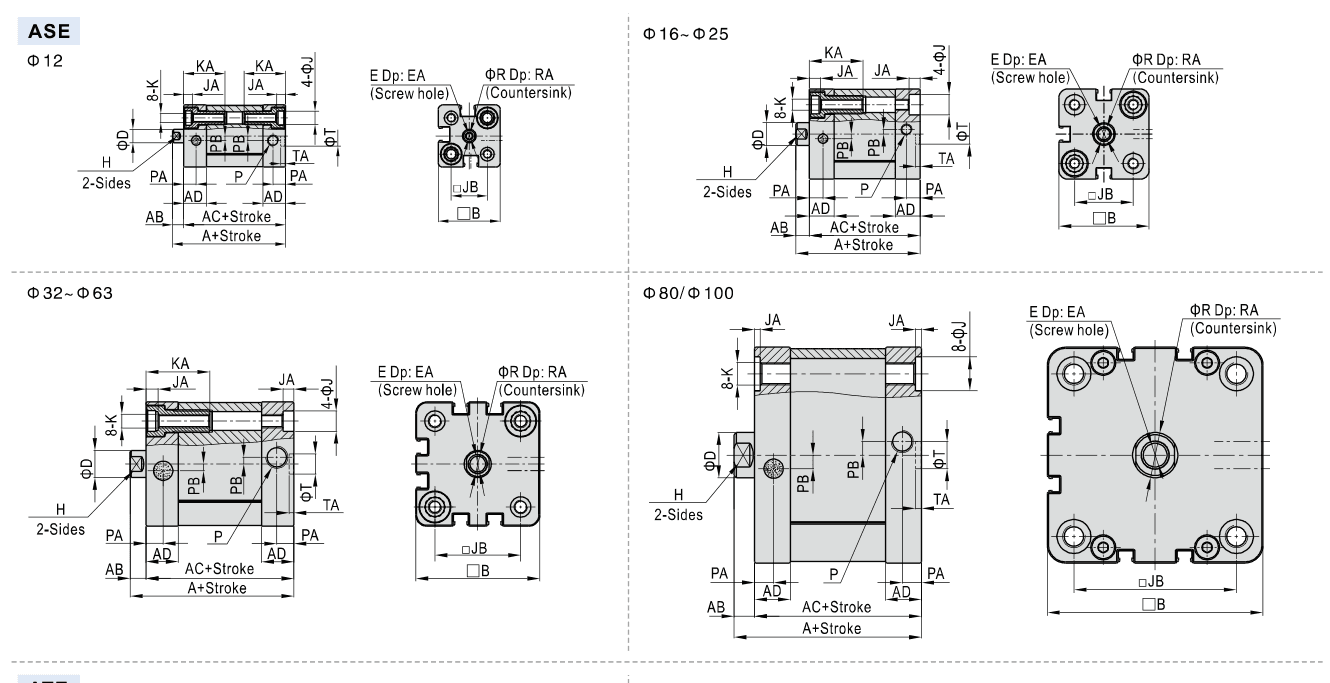

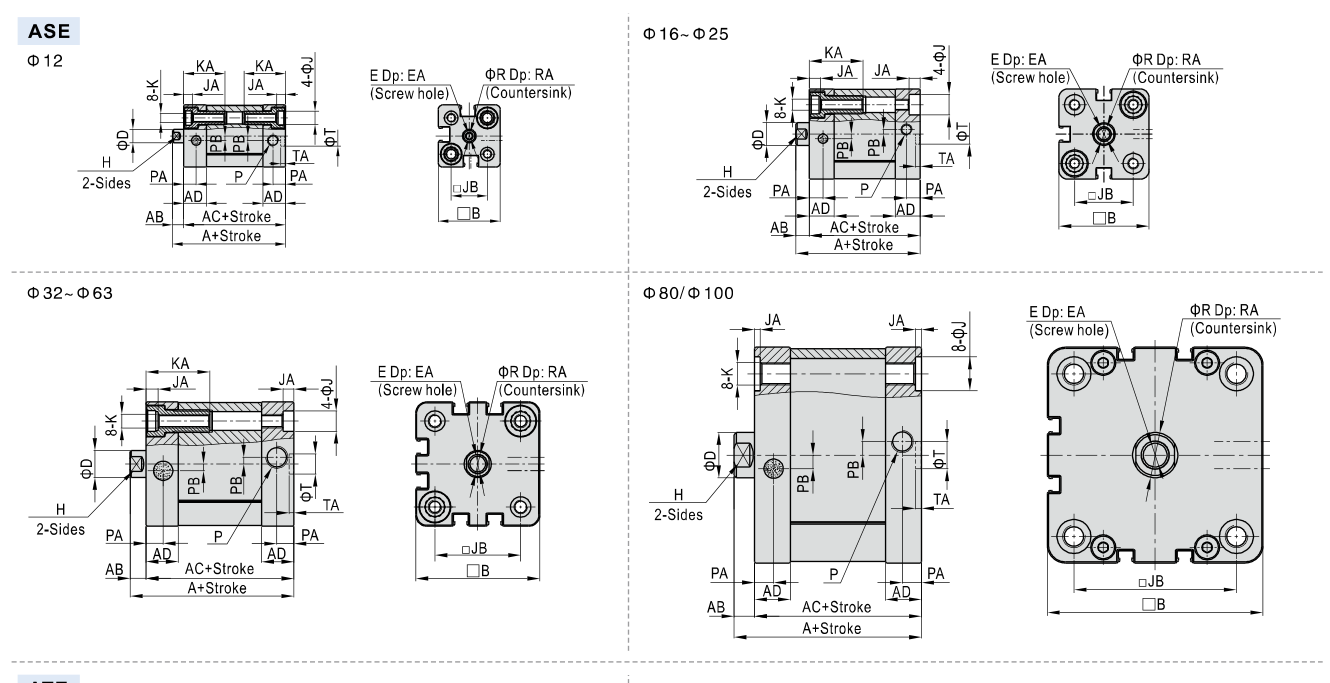

Zeichnungsreferenz
- Single-acting push motion: compare it with the installed cylinder
- Compare bore, stroke, port position, mounting holes, and rod-end thread
- Use the drawing for working direction and installed clearance
Wichtige Angaben fuer den Abgleich
Modellmuster
- ASE
- Single acting, push type
- ASE 20 × 30 S B [PT]
Referenzangaben
- Familie: ACE compact cylinder family
- Ausführung: Single acting, push type
- Veröffentlichte Bohrungen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
- Referenzzeichnung: ASE exterior drawing, PDF page 4
Fragen zum Abgleich
Was unterscheidet ASE in der ACE-Familie?
Die Funktions- und Bauausführung ASE muss vor dem Maßvergleich mit dem eingebauten Zylinder bestätigt werden.
ASE
Diese Serie zum Projektangebot hinzufügen
ASE zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
