AirTAC ATE Kompaktzylinder-Beschaffung
ATE ist eine eigene Ausführung der ACE-Kompaktzylinderfamilie. Modellcode, Bohrung, Hub und Einbaudetails für die Anfrage angeben.
Für ein Angebot genügen Modellcode, Menge und Zielland; bei unvollständigem Code Foto oder Etikett beilegen.
ACE-Modellcode abgleichen
Code vom Etikett einfügen; Leerzeichen und ×/x-Schreibweisen werden erkannt.
ATEUltradünne Zylinder
Produktbild reserviert
Das passende Bild wird nach Modellprüfung ergänzt.
Teil der ACE-Serienfamilie.
Familienübersicht ansehen →Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
ATE [bore] × [stroke] [S] [B] [PT/G]Veröffentlichte Codefolge; optionale Positionen hängen von der Ausführung abATE 20 × 30 S B [PT]| ①Modell | ②Bohrung (mm) | ③Hub | ④Optionen | ⑤Anschlussgewinde |
|---|---|---|---|---|
| ATE: ACE-Familienausführung | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm | Benötigter Hub; mit veröffentlichter Hubtabelle und eingebautem Zylinder abgleichen. | Optionen gemäß veröffentlichtem Codeleitfaden und der gewählten Ausführung. | Leer: PT; G: G-Gewindeoption, wenn im Codeleitfaden angegeben. |
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen

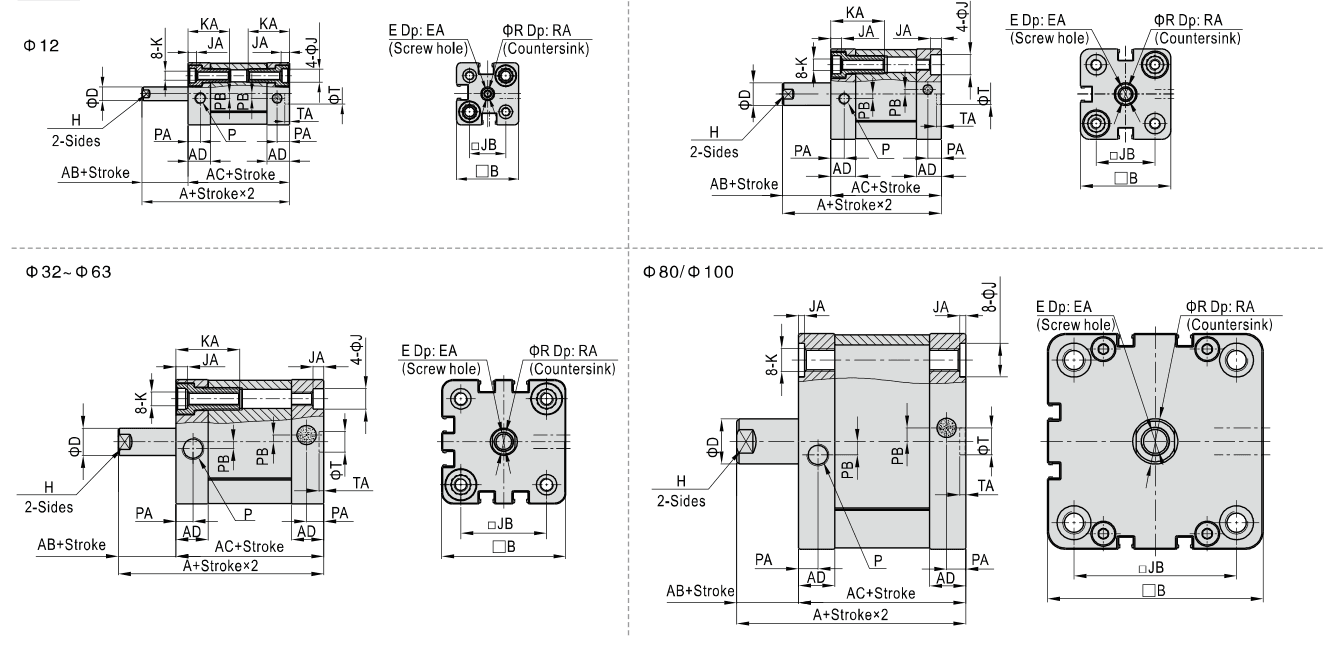

Zeichnungsreferenz
- Single-acting pull motion: compare it with the installed cylinder
- Compare bore, stroke, port position, mounting holes, and rod-end thread
- Use the drawing for working direction and installed clearance
Wichtige Angaben fuer den Abgleich
Modellmuster
- ATE
- Single acting, pull type
- ATE 20 × 30 S B [PT]
Referenzangaben
- Familie: ACE compact cylinder family
- Ausführung: Single acting, pull type
- Veröffentlichte Bohrungen: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm
- Referenzzeichnung: ATE exterior drawing, PDF page 4
Fragen zum Abgleich
Was unterscheidet ATE in der ACE-Familie?
Die Funktions- und Bauausführung ATE muss vor dem Maßvergleich mit dem eingebauten Zylinder bestätigt werden.
ATE
Diese Serie zum Projektangebot hinzufügen
ATE zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
