AirTAC TACE Verdrehgesicherter Kompaktzylinder mit Führung
TACE ist eine eigene Ausführung der ACE-Kompaktzylinderfamilie. Modellcode, Bohrung, Hub und...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Beschaffungsweg & Anfragehinweise
TACE ist eine eigene Ausführung der ACE-Kompaktzylinderfamilie. Modellcode, Bohrung, Hub und Einbaudetails für die Anfrage angeben.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
ACE-Modellcode abgleichen
Code vom Etikett einfügen; Leerzeichen und ×/x-Schreibweisen werden erkannt.
Teil der ACE-Serienfamilie.
Familienübersicht ansehen →Zeichnung, Maße & technische Kenndaten

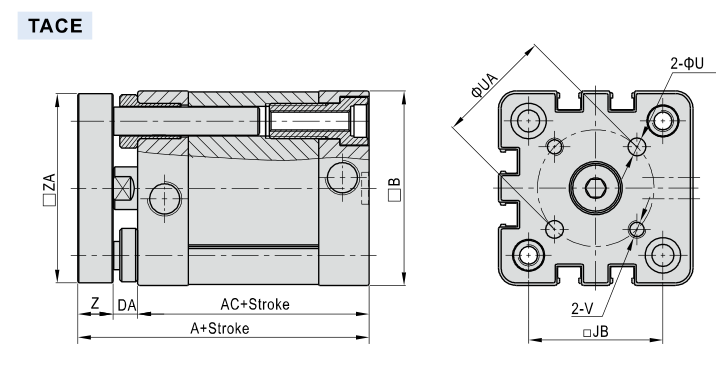

TACE-Einbauzeichnung, verdrehgesichert mit Joch
Hilfreich für den Modellabgleich:
- Vollständiger TACE-Code oder Zylinderetikett
- Bohrung und Arbeitshub
- Befestigung, Kolbenstangenende und Einbauraum
- Magnetoption und Sensorbedarf, falls erforderlich
- Passende Ausführung, Bohrung, Hub, Befestigung und Einbauraum vergleichen
- Verdrehgesicherte Ausführung mit Joch; kein Mehrstellungszylinder
- Veröffentlichtes Kolbenstangengewinde: Innengewinde; Führung und Befestigung prüfen
Technische Katalogdaten
| Familie | ACE-Kompaktzylinderfamilie |
| Ausführung | Verdrehgesichert mit Joch |
| Veröffentlichte Bohrungen | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm |
| Betriebsdruck | 0.15–1.0 MPa |
| Prüfdruck | 1.5 MPa (215 psi) |
| Medium | Durch ein 40-μm-Filterelement gefilterte Luft |
| Temperatur | −20 bis +70 °C |
| Geschwindigkeit | 30–500 mm/s |
| Standardhübe | Ø12: 5–50 mm; Ø16: 5–75 mm; Ø20–100: 5–100 mm (aufgeführte Hübe) |
| Anschlüsse | Ø12–25: M5×0.8; Ø32–100: 1/8. PT als Standard; G optional. |
| Dämpfung | Elastische Dämpfung |
| Hubtoleranz | ≤100 mm: +1.0/0 mm; >100 mm: +1.5/0 mm |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Modellcode, Kompatibilität & Spezifikationen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
TACE [bore] × [stroke] [S] [mount] [G]Veröffentlichte Codefolge; optionale Positionen hängen von der Ausführung abTACE 20 × 30 S [PT]| ①Modell | ②Bohrung (mm) | ③Hub | ④Optionen | ⑤Befestigung | ⑥Anschlussgewinde |
|---|---|---|---|---|---|
| TACE: verdrehgesichert mit Führung | 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm | Benötigter Hub; mit veröffentlichter Hubtabelle und eingebautem Zylinder abgleichen. | S: Magnet; nur Innengewinde am Kolbenstangenende. | Zubehör nach Modell und Bohrung; CR benötigt CB, SDB benötigt CA, FTC benötigt TCM2. | Leer: PT; G: G-Gewindeoption, wenn im Codeleitfaden angegeben. |
Fragen zum Abgleich
Was unterscheidet TACE in der ACE-Familie?
Die Funktions- und Bauausführung TACE muss vor dem Maßvergleich mit dem eingebauten Zylinder bestätigt werden.
TACE
Diese Serie zum Projektangebot hinzufügen
TACE zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
