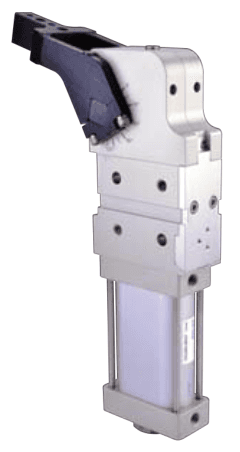

AirTAC JCK KA Kraftspannzylinder mit Luftsensor
KA-Luftsensorbauform für JCK40/50/63 mit P/A/B M5×0,8 und dreiseitiger Montage. Ohne...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Beschaffungsweg & Anfragehinweise
KA-Luftsensorbauform für JCK40/50/63 mit P/A/B M5×0,8 und dreiseitiger Montage. Ohne Bohrung80. Arm/Winkel und Luftsignalkreis separat bestätigen.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
JCK-Modell und Armkombination abgleichen
Teil der JCK-Serienfamilie.
Familienübersicht ansehen →Zeichnung, Maße & technische Kenndaten

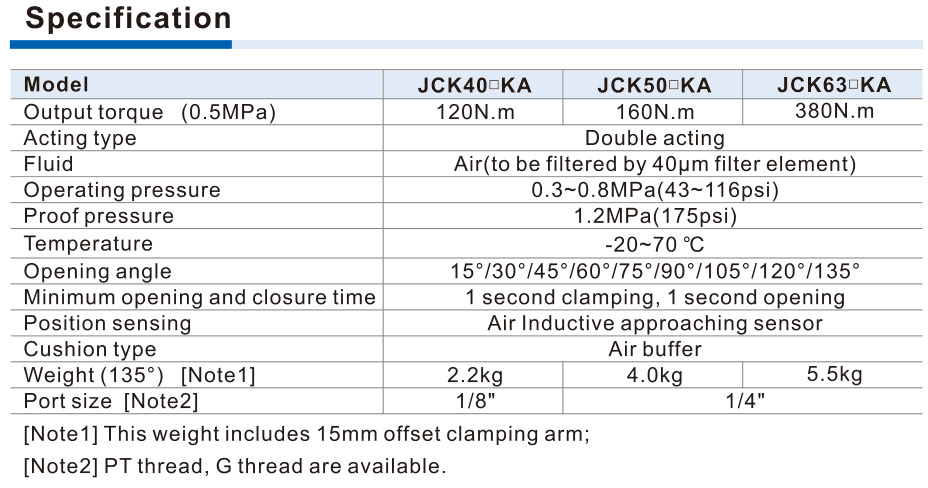

JCK KA ka specification manufacturer reference
Hilfreich für den Modellabgleich:
- Vollständiger Code, horizontal/V, Bohrung und Öffnungswinkel
- ArmAM1–4 mitR/C/L oder ohne Arm;Masse, Schwerpunkt und Länge
- Benötigte Kraft, Druck, Distanzscheibe und Endverriegelung
- Ohne/PNP/NPN/KA, Steckerumfang und Haupt-/Signalanschlüsse
- Menge und Lieferziel
- Match exact arm/bore and horizontal/V drawings.
- Use actual clamp length/washer depth with pressure curves.
- Confirm sensor connection and mechanical final self-lock geometry.
Technische Katalogdaten
| Bauform / Verriegelung | Doppeltwirkender Kraftspanner mit Stangen-Kurbel-Schieber-Mechanismus. Selbsthemmung wird erst nach Überschreiten des Totpunkts in der Endspannstellung und Anheben des Haltestifts erreicht. Die Schließfunktion bei Druckluftverlust gilt für diesen Zustand, nicht für jede Armstellung oder als zertifizierte Sicherheitsfunktion. |
| Bohrung / Gehäuse | Codes40/50/63/80; accessory ordering states actual bores40/50/64/80mm.40 circular; 50/63/80 oval. Keep63 code, do not rewrite64. |
| Position / Arm / Winkel | Blank horizontal,V vertical. Angles15/30/45/60/75/90/105/120/135°.40 only AM1/AM3; AM1 horizontalmax135°,verticalmax120°; AM3max105°.50/63/80 AM1–4 horizontalmax135°,verticalmax105°.R/C/L required for supplied arms; blank no arm. |
| Armversatz | AM1/AM2 nominal15mm, except80 offset20mm. AM3/AM4 offset45mm. Arm mounting and contact geometry require the exact drawing. |
| Sensor / Gewinde | Blank no switch; K electricalPNP; KN electricalNPN; KA air sensor only 40/50/63. BlankPT,G=G; NPT not published. Main ports40=1/8,50/63/80=1/4. |
| Betriebsgrenzen | Filtered air40μm; operating0.3–0.8MPa; proof1.2MPa; −20..70°C; air buffer. Minimum1s clamping and1s opening; fit a speed-control valve. |
| Ausgangsdrehmoment / Quellenabweichung | Main specification at 0.5MPa:40/50/63/80=120/160/380/800Nm. Pressure torque table gives120/165/384/803Nm. Preserve the difference and confirm actual requirement; Nm is not clamp forceN. |
| Kraft / Hebel / Haltemoment | Force curves depend on arm length and pressure, with maximum torque reached only at final clamping position. Maximum holder torque380/800/1500/2500Nm is not cylinder output torque or universal force. |
| Moment des bewegten Arms | Maximum arm-load torque for1s period:2.2/4.5/6/8Nm; 2s period:3.3/6.7/9/11.2Nm. Use arm mass and centre-of-mass offset, not fixture force as arm inertia. |
| Distanzscheibe / Verriegelungsgrenze | Spacer depth and lever length affect force; excess depth can prevent self-lock. Confirm pressing block and washer geometry. Retaining-pin manual release may spring the arm; stay outside its operating range. |
| Elektrischer Sensorumfang | DS1 KP63/KN63 applies40/50/63; KP80/KN80 applies80.10–30VDC,N.O.,PNP/NPN,rated150mAmax,30Hz,range2mm. Male connectors/cables separately specified; not assumed included. |
| Arm-/Schraubenzubehör | F-JCK bore AMnR/C/L arms and F-JCK bore×angle LM adjusting screws separately orderable.40 only AM1/3; 80 noKA. Confirm accessory bore/arm/angle against cylinder before quotation. |
| Einbau / Einstellung | Mount standard body from4 sides; KA from3 sides. Arm pivot line,V-block order,side guide plate and washer setup follow source. Sensor/Y-knuckle gap less1.5mm. Exact angle is adjusted by screw/stroke and sensor position; SO2 end-stroke position not changeable. |
| KA-Signalanschlüsse / Kreis | P M5×0.8 signal inlet; A M5×0.8 clamping-position outlet; B M5×0.8 unclamping-position outlet. Preinstalled sealed air sensor; main cylinder ports remain1/8 for 40 and1/4 for 50/63. Confirm circuit and signal interpretation. |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Modellcode, Kompatibilität & Spezifikationen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
JCK-[blank/V]-[40/50/63/80]×[15…135]-[blank/AMnR/AMnC/AMnL]-[blank/K/KN/KA]-[blank/G]Armspezifische Winkelgrenzen; KA ohne 80; NPT nicht veröffentlichtJCK63×135AM1RKJCKV40×120AM1CGJCK50×105AM3LKA| 1Lage / Arm / Winkel | 2Sensor / Gewinde |
|---|---|
| 40 nur AM1/3; AM1 horizontal135°/vertikal120°,AM3max105°.50/63/80 alle Arme horizontal135°/vertikal105°.R/C/L erforderlich. | Leer ohne,K PNP,KN NPN,KA Luft nur 40/50/63. LeerPT oderG; kein NPT. |
Empfohlenes Zylinderzubehör: Anschlüsse, Schläuche & Dämpfung
Wählen Sie passende Steckverschraubungen, PU-Druckluftschläuche und Endlagendämpfer für diesen Zylinder.
Zylinderanschlüsse (PC / PL)
M5, 1/8", 1/4", 3/8", 1/2" Gewindeanschlüsse zur Schlauchanbindung an Zylindern.
Flexible Polyurethan (PU) Schläuche
Hochflexible, knickfeste Pneumatikschläuche mit 4mm, 6mm, 8mm, 10mm, 12mm Außen-Ø.
Industrie-Stoßdämpfer (ACA/ACJ)
Selbsteinstellende und regulierbare Dämpfungselemente für den Endlagenaufprall.
Zylinder-Reparatur-Dichtsätze
Werkseitige NBR- und Viton-Ersatzdichtsätze für Kolben und Kolbenstange.
Fragen zum Abgleich
Ist das Drehmoment die verfügbare Klemmkraft?
Nein. Nm und N sind unterschiedliche Größen. Druck und tatsächliche Armlänge sowie Endklemmstellung prüfen; 0,5MPa-Tabellenwerte unterscheiden sich.
Hält die Verriegelung in jeder Armposition?
Nein. Mechanismus muss in Endklemmstellung über den Totpunkt gehen und Haltestift anheben. Distanzscheibe und Armlänge prüfen; manuelles Entriegeln kann den Arm aufspringen lassen.
JCK-KA
Diese Serie zum Projektangebot hinzufügen
JCK-KA zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
Passende Systemkomponenten
Ergänzen Sie Ihre Pneumatik mit passenden Komponenten. Maße und Betriebsbedingungen vor der Auswahl einer Kombination prüfen.
Produktgruppen-Referenzbild

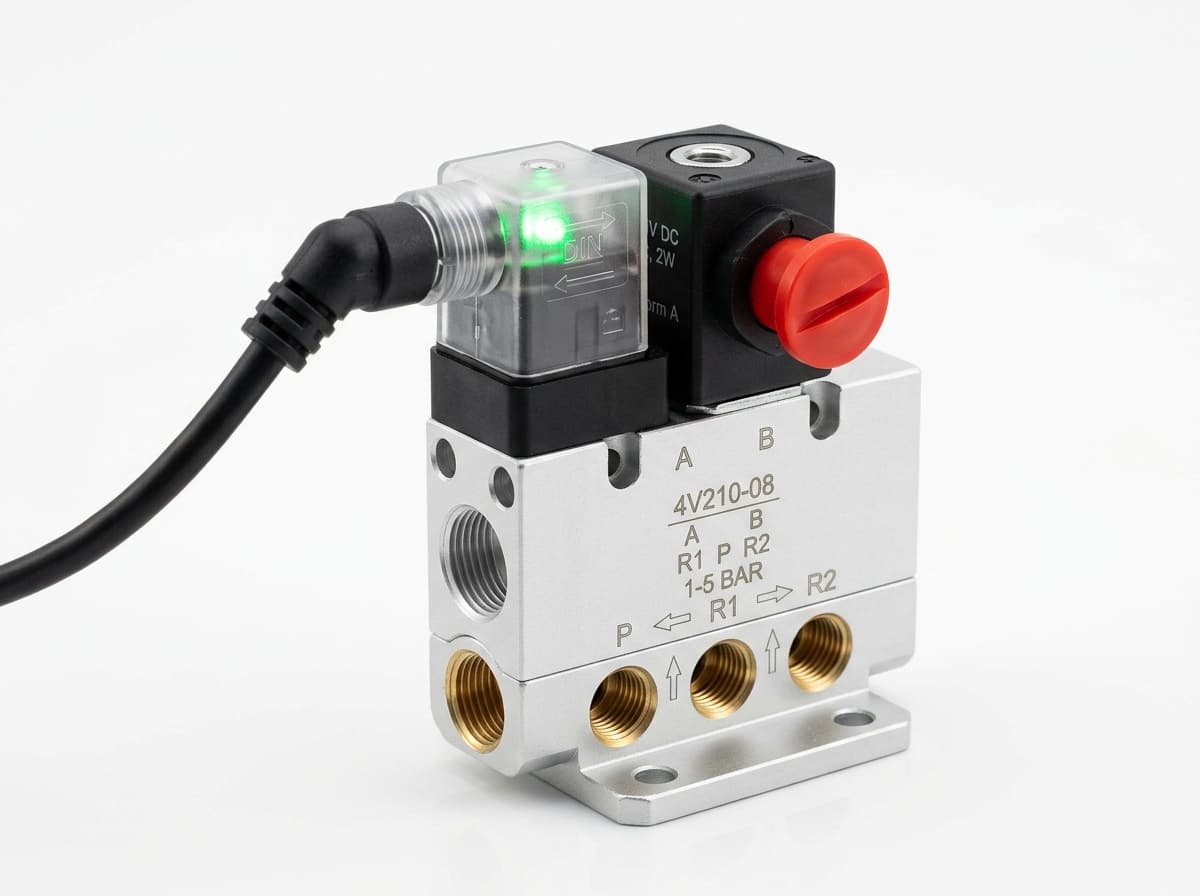

Wegeventile
Pneumatik schalten. Ventilfunktion, Durchfluss, Anschlussgröße und Ansteuerung passend zur Anwendung wählen.
Produktgruppen-Referenzbild
PneuPart SL Drosselrückschlagventile
Luftstrom am Antrieb einstellen. Gewinde, Schlauchmaß, Durchflussrichtung und Durchflussbedarf prüfen.
Produktgruppen-Referenzbild
PneuPart Schlauchverbinder
Schlauch mit Ventil oder Antrieb verbinden. Außenmaß, Anschlussgewinde und Dichtung abgleichen.
Produktgruppen-Referenzbild

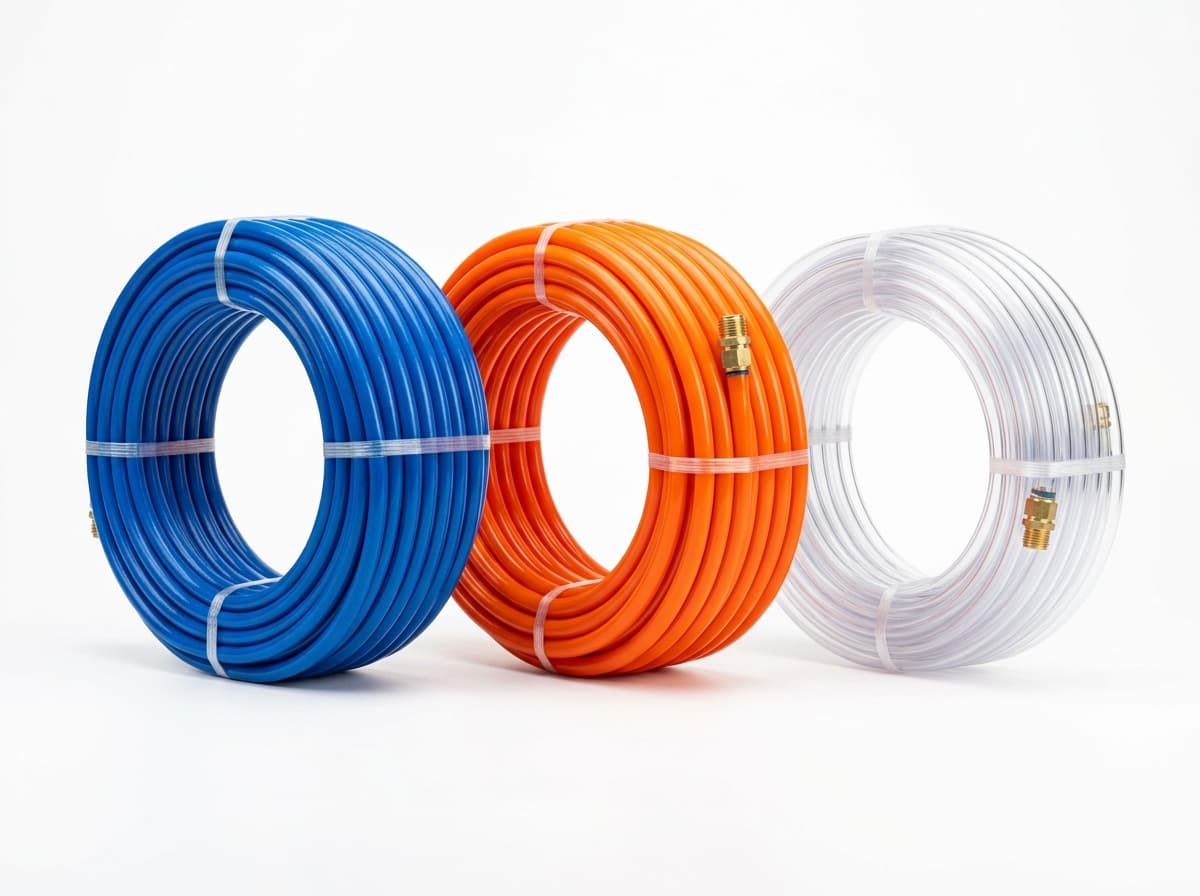

PneuPart Pneumatikschläuche
