JSCK-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
JSCK
Horizontale Spannarmposition
JSCKV
Vertikale Spannarmposition

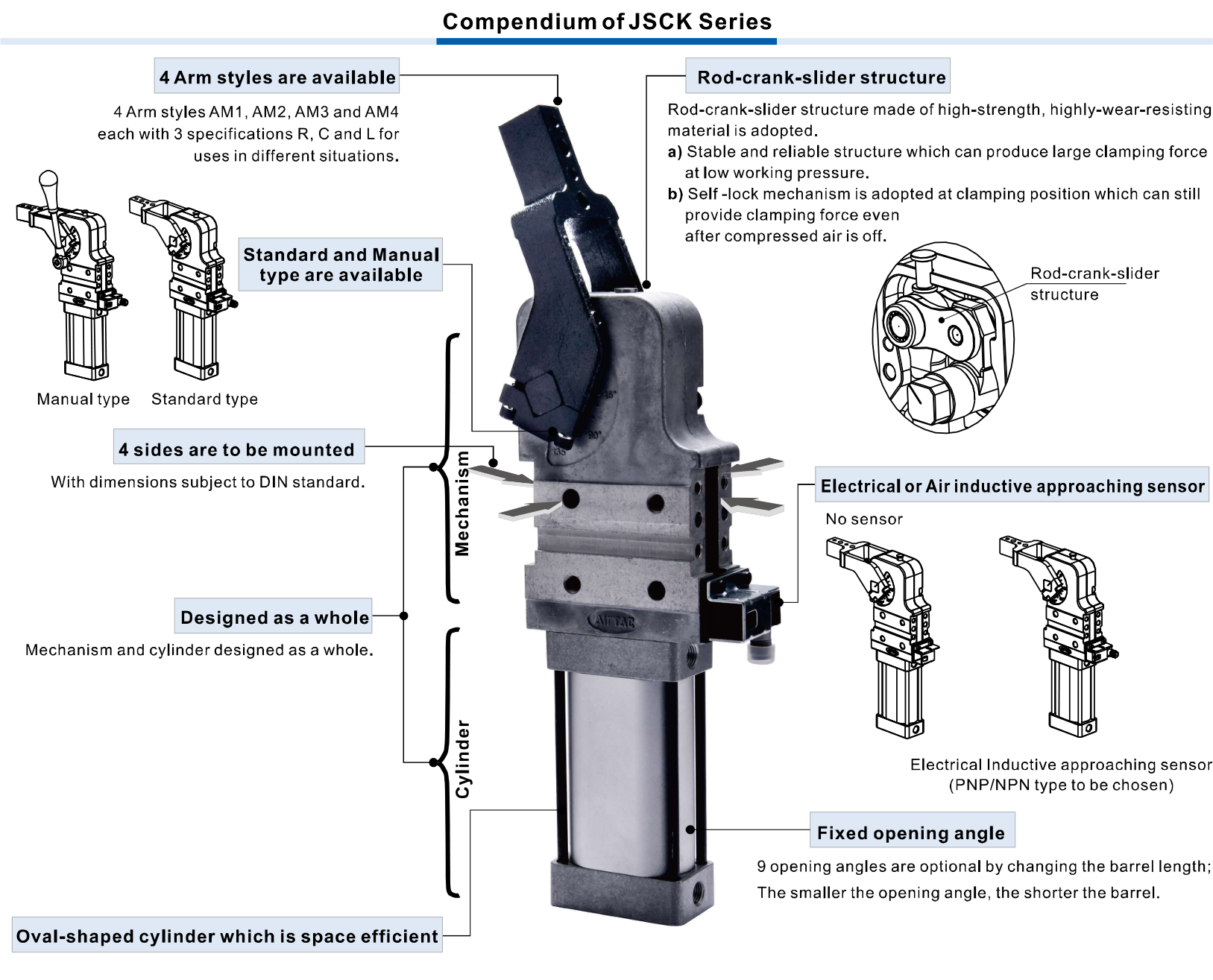

AirTAC JSCK Schweißspannzylinder
JSCK ist ein leichterer kraftvoller Schweißspannzylinder mit gekrümmtem Kniehebelmechanismus. Vor der Anfrage Armposition, Bohrung, Öffnungswinkel, Armtyp, Anschlussposition, Sensor,...
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
JSCKSchweißklemmzylinder
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
JSCK / JSCKV [bore] × [opening angle] [AM arm] [K/KN] [A/B] [PT/G]Veröffentlichte JSCK-CodefolgeJSCK 50 × 135 AM1R K AJSCKV 50 × 120 AM2 KN BJSCK 80 AM4 G| ①Armposition | ②Bohrung (mm) | ③Öffnungswinkel | ④Spannarm | ⑤Sensor | ⑥Anschlussposition | ⑦Anschlussgewinde |
|---|---|---|---|---|---|---|
| JSCK: horizontal; JSCKV: vertikal. | 40, 50, 63, 80 | 15°, 30°, 45°, 60°, 75°, 90°, 105°, 120°, 135°; veröffentlichte Kombination abgleichen. | AM1/AM2/AM3/AM4 mit veröffentlichter R/C/L-Anordnung. | Leer ohne; K PNP; KN NPN. | A oder B. | Leer PT; G G-Gewinde. |
Modellcode lesen
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
JSCK 50 × 135 AM1R K A GJSCK / JSCKVSerie / Armposition
JSCK: horizontale Armposition; JSCKV: vertikale Armposition.
50Bohrung
Veröffentlichte Bohrungen: 40, 50, 63, 80 mm.
× 135Öffnungswinkel
Veröffentlichte Konfiguration und maximalen Öffnungswinkel bestätigen.
AM1RSpannarm
AM1/AM2/AM3/AM4 haben unterschiedliche Armbreiten und Lochbilder; R/C/L kennzeichnen die veröffentlichte Anordnung.
KSensor
Leer: ohne Sensor; K: PNP; KN: NPN.
AAnschlussposition
A oder B kennzeichnen die veröffentlichte Anschlussposition.
GAnschlussgewinde
Leer: PT; G: G-Gewinde.
Über JSCK
JSCK verwendet dieselbe Familie von Kniehebel-Prinzipien wie JCK, ist laut Unterlage jedoch eine eigene leichtere Serie. Der Öffnungswinkel wird durch die Zylinderkonfiguration festgelegt; die gesamte Spannbaugruppe und Anschlussposition bestätigen, nicht nur die Bohrung.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger JSCK-Code oder lesbares Etikett
- JSCK horizontal oder JSCKV vertikale Armposition
- Bohrung: 40, 50, 63 oder 80 mm
- Benötigter Öffnungswinkel und Spannarmgeometrie
- AM-Armtyp, Anschlussposition A/B, Sensortyp, Gewinde und Befestigungsmaße
Zeichnungsreferenz
- Confirm JSCK rather than the heavier JCK family
- Compare horizontal or vertical arm position, bore, opening angle, arm type, port position, sensor, thread and installed mounting dimensions
Wichtige Angaben fuer den Abgleich
Modellmuster
- JSCK
- JSCK 50 × 135 AM1R K A G
- JSCKV 50 × 120 AM2 KN B
- JSCK80
Referenzangaben
- Produkttyp: High-force lightweight welding clamp cylinder with curved-toggle mechanism
- Veröffentlichte Bohrungen: 40, 50, 63, 80 mm
- Veröffentlichtes Drehmoment bei 0,5 MPa: 120, 160, 380, 800 N·m by bore
- Veröffentlichter Betriebsdruck: 0.3–0.8 MPa (43–116 psi)
- Veröffentlichte Öffnungswinkel: 15°, 30°, 45°, 60°, 75°, 90°, 105°, 120°, 135°
- Serienunterscheidung: Published as a lighter JSCK series relative to JCK
- Referenzseiten: PDF pages 1–2
Fragen zum Abgleich
Wie unterscheidet sich JSCK von JCK?
Es sind verwandte Schweißspannfamilien, aber die Unterlage bezeichnet JSCK als leichtere Serie und veröffentlicht eigene Maß- und Bestellcodedaten....
JSCK
Diese Serie zum Projektangebot hinzufügen
JSCK zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
