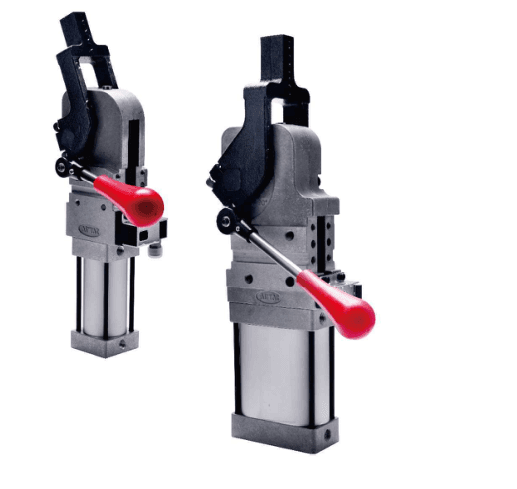

AirTAC JSCK Hand-Kraftspannzylinder
JSCK-Handklemmzylinder mit HL-Hebel links oder HR rechts ermöglichen manuelles...
Offizielle Referenz
Nach Herstellerunterlagen
Modellhilfe
Für die Modellprüfung
Teilelisten
Code, Foto oder BOM
Verfügbarkeit / Lieferzeit
Nach Modell und Menge
Beschaffungsweg & Anfragehinweise
JSCK-Handklemmzylinder mit HL-Hebel links oder HR rechts ermöglichen manuelles Klemmen/Entriegeln und pneumatischen Betrieb. Durchmesser 40/50/63, festen Winkel und Arm/Vorrichtung wählen; Sensor, Menge und Lieferziel für ein Angebot senden.
Modell bekannt? Für ein Angebot direkt Modell und Menge senden. Modell unklar? Mit Foto, Etikett oder Beschreibung starten. Wir helfen bei der Identifikation und klären Verfügbarkeit und Lieferzeit. Auch gemischte Teilelisten sind willkommen.
JSCK-Modell abgleichen
Teil der JSCK-Serienfamilie.
Familienübersicht ansehen →Zeichnung, Maße & technische Kenndaten
AirTAC JSCK official manual specifications
Hilfreich für den Modellabgleich:
- Vollständiger JSCK-Code oder Etikett; Standard oder HL/HR
- Horizontal/V vertikal, Durchmesser und fester Öffnungswinkel
- Arm AM1–AM4 und R/C/L; Vorrichtung/Distanzscheibe
- Armmasse/Versatz, Länge, Betriebsdruck und Klemmkraft
- PNP/NPN-Sensor, Stecker, PT/G und Anschlusslage leer/B
- Menge und Lieferziel
- Match standard or manual handle-specific drawing
- Check fixed angle and arm/position-specific limits
- Confirm pressure, arm mass/length, fixture washer and dead-point locking
- Separate arm kits, DIST sensor and cable/connector from clamp model

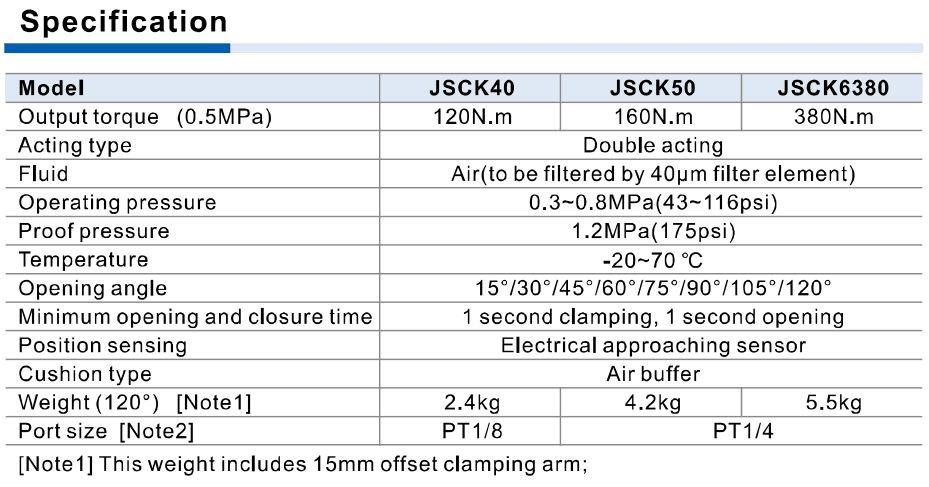

Technische Katalogdaten
| Druck / Medium / Prüfdruck | Doppeltwirkend; 0.3–0.8 MPa; mit 40 μm gefilterte Luft; Prüfdruck 1.2 MPa; −20–70°C; Luftdämpfung; mindestens 1 Sekunde zum Spannen und 1 Sekunde zum Öffnen |
| Veröffentlichtes Ausgangsmoment bei 0.5MPa | Standard specification40/50/63/80=120/160/380/800 N·m; manual 40/50/63=120/160/380 N·m. Selection table at 0.5MPa gives120/165/400/804 N·m; confirm operating point instead of treating these as guaranteed clamp force |
| Maximales Haltemoment | 40/50/63/80=380/800/1500/2500 N·m at final clamping position; distinct from output torque and arm bolt tightening torque |
| Armlastmoment, 1s /2s Zyklus | 40=2.2/3.3; 50=4.5/6.7; 63=6.0/9.0; 80=8.0/11.2 N·m. Check arm weight and center-of-mass offset against source curves |
| Standard-Winkelgrenzen | 40 horizontal AM1≤135, AM3≤105; vertical AM1≤120, AM3≤105.50/63/80 horizontal all arms≤135; vertical≤105. No-arm angles above 105 require fixture confirmation |
| Handtyp-Winkelgrenzen | 40 horizontal/vertical AM1/AM3≤105 per ordering table.50/63 horizontal AM1–AM4≤120; vertical≤105. No80 manual.40 drawing arcs conflict with ordering table; higher angles require confirmation |
| Anschluss / Armversatz | 40 PT/G1/8; 50/63/80 PT/G1/4. AM1/AM2 offset 15mm except80 offset 20mm; AM3/AM4 offset 45mm. Arms have R/C/L position-specific hole patterns |
| Sensor / Stecker | K PNP, KN NPN. DIST-P/N63 for 40/50/63; DIST-P/N80 for 80.10–30V DC, N.O., rated150mA max, IP64, 2mm sensing range. Cable/connector separately selected |
| Anzugsdrehmoment der Armschrauben | 40/50:M6×1.0, 13.8 N·m; 63:M8×1.25, 33.0; 80:M10×1.5, 66.0. Not holder or clamp torque |
| Selbsthemmung / Vorrichtung | Self-lock occurs only after crank-slider passes dead point at final closure; washer thickness beyond final torque position can defeat locking. Standard unlock: air or retaining pin; manual also handle. Releasing pin can cause arm spring-out; keep clear of motion range |
Sonderhub oder unvollständiger Code? Foto oder BOM einreichen.
Modellcode, Kompatibilität & Spezifikationen
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
JSCK [V] [bore] × [fixed angle] [AM1–AM4 + R/C/L] [HL/HR] [K/KN] [G] [B]HL/HR führt zum Handtyp; Zubehör separat bestellenJSCK50×120AM1RHLKGBJSCKV63×105AM4LHRKNJSCK40×105AM3CHL| 1Armposition | 2Durchmesser / fester Winkel | 3Klemmarm | 4Handhebel | 5Sensor | 6Gewinde / Anschlusslage |
|---|---|---|---|---|---|
