JSK-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
JSK
Horizontale Spannarmposition
JSKV
Vertikale Spannarmposition
AirTAC JSK Schweißspannzylinder
JSK ist ein kraftvoller Schweißspannzylinder mit fester Öffnungswinkelkonfiguration. Vor der Anfrage Armposition, Bohrung, festen Öffnungswinkel, Armtyp, Anschlussposition, Sensor, Gewinde...
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
JSKSchweißklemmzylinder
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
JSK / JSKV [bore] [AM arm] [K/KN] [A/B] [PT/G]Veröffentlichte JSK-CodefolgeJSK 50 AM1R K AJSKV 50 AM2 KN BJSK 80 AM4 G| ①Armposition | ②Bohrung (mm) | ③Spannarm | ④Sensor | ⑤Anschlussposition | ⑥Anschlussgewinde |
|---|---|---|---|---|---|
| JSK: horizontal; JSKV: vertikal. | 40, 50, 63, 80 | AM1/AM2/AM3/AM4 mit veröffentlichter R/C/L-Anordnung. | Leer ohne; K PNP; KN NPN. | A oder B. | Leer PT; G G-Gewinde. |
Modellcode lesen
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
JSK 50 AM1R K A GJSK / JSKVSerie / Armposition
JSK: horizontale Armposition; JSKV: vertikale Armposition.
50Bohrung
Veröffentlichte Bohrungen: 40, 50, 63, 80 mm.
AM1RSpannarm
AM1/AM2/AM3/AM4 haben unterschiedliche Armbreiten und Lochbilder; R/C/L kennzeichnen die veröffentlichte Anordnung.
KSensor
Leer: ohne Sensor; K: PNP; KN: NPN.
AAnschlussposition
A oder B kennzeichnen die veröffentlichte Anschlussposition.
GAnschlussgewinde
Leer: PT; G: G-Gewinde.
Über JSK
JSK ist eine Kniehebel-Schweißspannserie, deren Öffnungswinkel durch die Zylinderkonfiguration festgelegt ist. Anders als bei der verwandten JSCK-Familie ist der Öffnungswinkel kein normales Bestellcodefeld. Eingebaute Armgeometrie und feste Öffnungsposition vor Ersatz oder Beschaffung bestätigen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger JSK-Code oder lesbares Etikett
- JSK horizontal oder JSKV vertikale Armposition
- Bohrung: 40, 50, 63 oder 80 mm
- Eingebauter fester Öffnungswinkel und Spannarmgeometrie
- AM-Armtyp, Anschlussposition A/B, Sensortyp, Gewinde und Befestigungsmaße
Zeichnungsreferenz
- Confirm JSK fixed-opening-angle clamp rather than JSCK
- Compare horizontal or vertical arm position, bore, arm type, port position, sensor, thread and installed mounting dimensions
Wichtige Angaben fuer den Abgleich
Modellmuster
- JSK
- JSK 50 AM1R K A G
- JSKV 50 AM2 KN B
- JSK80

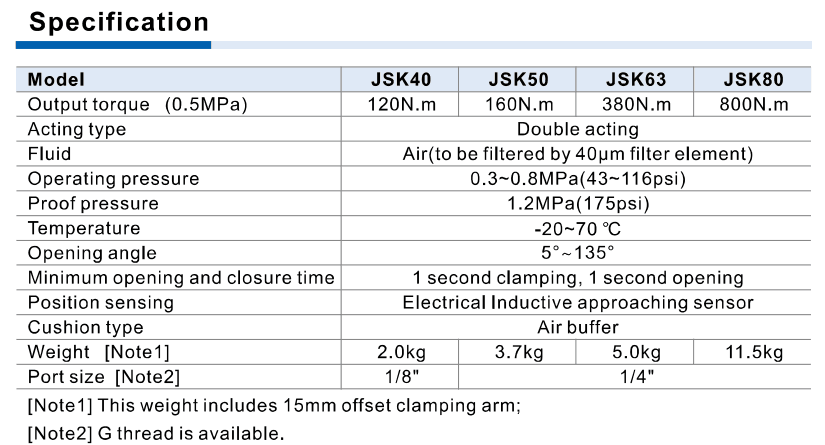

Referenzangaben
- Produkttyp: High-force welding clamp cylinder with fixed opening-angle configuration
- Veröffentlichte Bohrungen: 40, 50, 63, 80 mm
- Veröffentlichtes Drehmoment bei 0,5 MPa: 120, 160, 380, 800 N·m by bore
- Veröffentlichter Betriebsdruck: 0.3–0.8 MPa (43–116 psi)
- Fester Öffnungswinkel: 5°–135°, selected by configuration rather than an ordinary code field
- Referenzseiten: PDF page 1
Fragen zum Abgleich
Wie unterscheidet sich JSK von JSCK?
JSK verwendet eine feste Öffnungswinkelkonfiguration, während JSCK den Öffnungswinkel als Bestellcodeauswahl veröffentlicht. Eingebaute feste...
JSK
Diese Serie zum Projektangebot hinzufügen
JSK zusammen mit weiteren Modellen, Mengen, Fotos, Zeichnungen oder einer BOM-Liste senden. Eine Anfrage kann mehrere Produktgruppen abdecken.
