MCK-Familie schnell unterscheiden
Gleiche Bauform bedeutet nicht gleiche Funktion. Zuerst Funktion und Schnittstelle bestätigen, dann Größe und Einbaumaße abgleichen.
MCK
Standard-Doppelwirkspanner
MCK-S
Konfiguration mit Magnetschalter
AirTAC MCK Schweißspannzylinder
MCK ist ein doppeltwirkender Schweißspannzylinder mit wählbarer Öffnungsart, Gestängezubehör und Magnetoption. Vor der Anfrage eingebaute Spanngeometrie, Bohrung, Hub, Dämpfung, Gestänge...
Anfrageart
AirTAC OriginalModellabgleichChina-Beschaffungsalternative
MCKSchweißklemmzylinder
Bestellcode-Abgleich
Code Schritt für Schritt vergleichen
Unterstütztes Codemuster
MCK [A/B] [bore]×[stroke] [S] [Y/YW] [PT/G]Veröffentlichte MCK-CodefolgeMCK A 50×75 S YMCK B 63×100MCK A 80 G| ①Serie | ②Öffnungsart | ③Bohrung (mm) | ④Hub | ⑤Magnetoption | ⑥Gestängezubehör | ⑦Anschlussgewinde |
|---|---|---|---|---|---|---|
| MCK doppeltwirkender Schweißspanner. | A oder B; Vorrichtungsbewegung abgleichen. | 40, 50, 63, 80 | Veröffentlichte Hubtabelle für die gewählte Bohrung verwenden. | Leer ohne; S Standard-Magnetoption. | Leer ohne; Y/YW gemäß Veröffentlichung. | Leer PT; G G-Gewinde. |
Modellcode lesen
Wenn der Code nur teilweise lesbar ist, die sichtbaren Teile und ein Foto senden.
MCK A 50×75 S Y GMCKSerie
Doppeltwirkender Schweißspannzylinder.
A / BÖffnungsart
Veröffentlichte Öffnungsanordnungen A und B; eingebaute Spannbewegung abgleichen.
40 / 50 / 63 / 80Bohrung
Veröffentlichte Bohrungsgrößen in Millimetern.
50×75Hub
Veröffentlichten Hub passend zur Bohrung wählen; nicht nur nach Bohrung abgleichen.
SMagnetoption
Leer: ohne Magnet; S: Standard-Magnetoption.
Y / YWGestängezubehör
Veröffentlichte Spann-Gestängeoptionen; eingebaute Endanordnung prüfen.
GAnschlussgewinde
Leer: PT-Gewinde; G: G-Gewinde.
Über MCK
MCK ist eine Schweißspann-Baugruppe und kein einfacher Ersatzzylinder. Die veröffentlichte Familie verbindet einen doppeltwirkenden Zylinder mit einer Öffnungsart, einstellbarer pneumatischer Dämpfung und optionalem Spann-Gestänge. Öffnungsanordnung und eingebaute Vorrichtungsgeometrie zusammen mit Bohrung und Hub abgleichen.
Produktabgleich
Zuerst Bild, Zeichnung und messbare Merkmale vergleichen
Am Foto erkennen
- Vollständiger MCK-Code oder lesbares Typenschild
- Öffnungsart A oder B und eingebaute Spann-/Gestängegeometrie
- Bohrung: 40, 50, 63 oder 80 mm
- Erforderlicher Hub und Magnetoption
- Dämpfungsanordnung, Y/YW-Gestänge, Anschlussgewinde und Befestigungsmaße
Zeichnungsreferenz
- Confirm MCK opening type A or B and the installed clamp linkage
- Compare bore, stroke, magnetic option, buffer arrangement, linkage accessory, port thread and installed mounting dimensions
Wichtige Angaben fuer den Abgleich
Modellmuster
- MCK
- MCK A 50×75 S Y G
- MCK B 63×100
- MCK-S

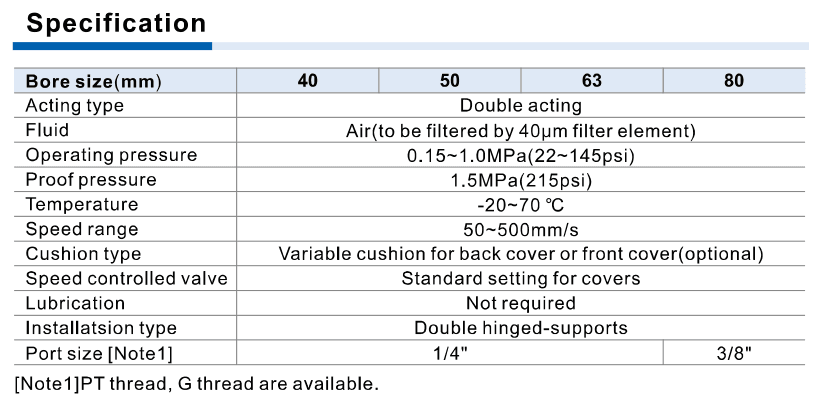

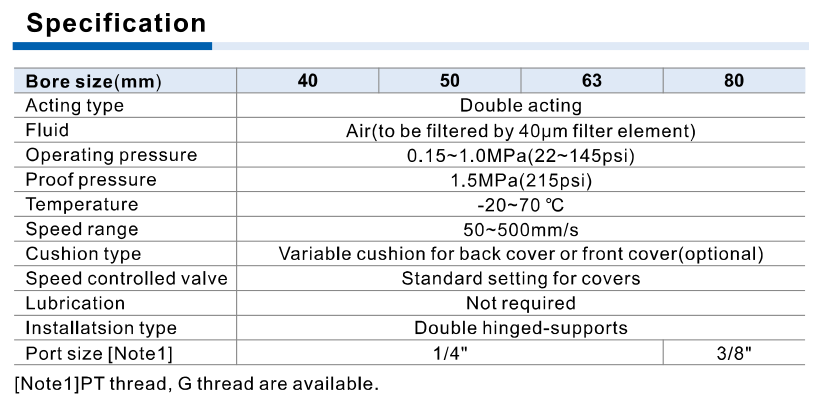

Referenzangaben
- Produkttyp: Double-acting welding clamp cylinder
- Veröffentlichte Bohrungen: 40, 50, 63, 80 mm
- Veröffentlichter Betriebsdruck: 0.15–1.0 MPa (22–145 psi)
- Veröffentlichte Umgebungs- und Medientemperatur: -20–70 °C
- Veröffentlichte Arbeitsgeschwindigkeit: 50–500 mm/s
- Anschlussgewinde: PT1/4 for 40–63 mm; PT3/8 for 80 mm; G option published
- Referenzseiten: PDF pages 1–2
Fragen zum Abgleich
Kann MCK nur nach Bohrung und Hub abgeglichen werden?
Nein. Öffnungsart, Gestänge-/Endanordnung, Magnetoption, Dämpfungsanordnung, Anschlussgewinde und eingebaute Spanngeometrie sind ebenfalls...
