6DM / 6D / 6DW · 15 / 25 / 37 PIN
AirTAC 6DM / 6D / 6DW Ventilinselbasen
Basen ohne Ventile. Steckerformat, Größe, Stationszahl und Schlauchanschlüsse bestimmen; Ventile, Blindkörper und Verkabelung separat angeben.
Format, Größe und Belegung
| Format | Pole | Stationen | A/B | P/R |
|---|---|---|---|---|
| 6DM | 15 | 3–12 | 05H: J04/J06; 1H: J04/J06/J08; 2H: J08/J10 | 05H Ø8; 1H Ø10; 2H Ø12 mm |
| 6D | 25 | 3–21 | Gleiche baugrößenspezifische Schlauchanschlüsse | Gleiche baugrößenspezifische Schlauchanschlüsse |
| 6DW | 37 | 13–33 | Gleiche baugrößenspezifische Schlauchanschlüsse | Gleiche baugrößenspezifische Schlauchanschlüsse |
Mehr Stationen bedeuten nicht mehr Doppelventilsignale. 6DM: maximal 5/4/3/2 bei 3–9/10/11/12 Stationen. 6D: 12/9/6/3 bei 3–12/13–15/16–18/19–21. 6DW: 18/15/12/9/6/3 bei 13–18/19–21/22–24/25–27/28–30/31–33. Doppelventile zuerst ab D-Sub-Seite; genaue Zeichnung prüfen.
Passende 6DM / 6D / 6DW Ventilgruppen →Wird geladen…
Lieferumfang und Montage

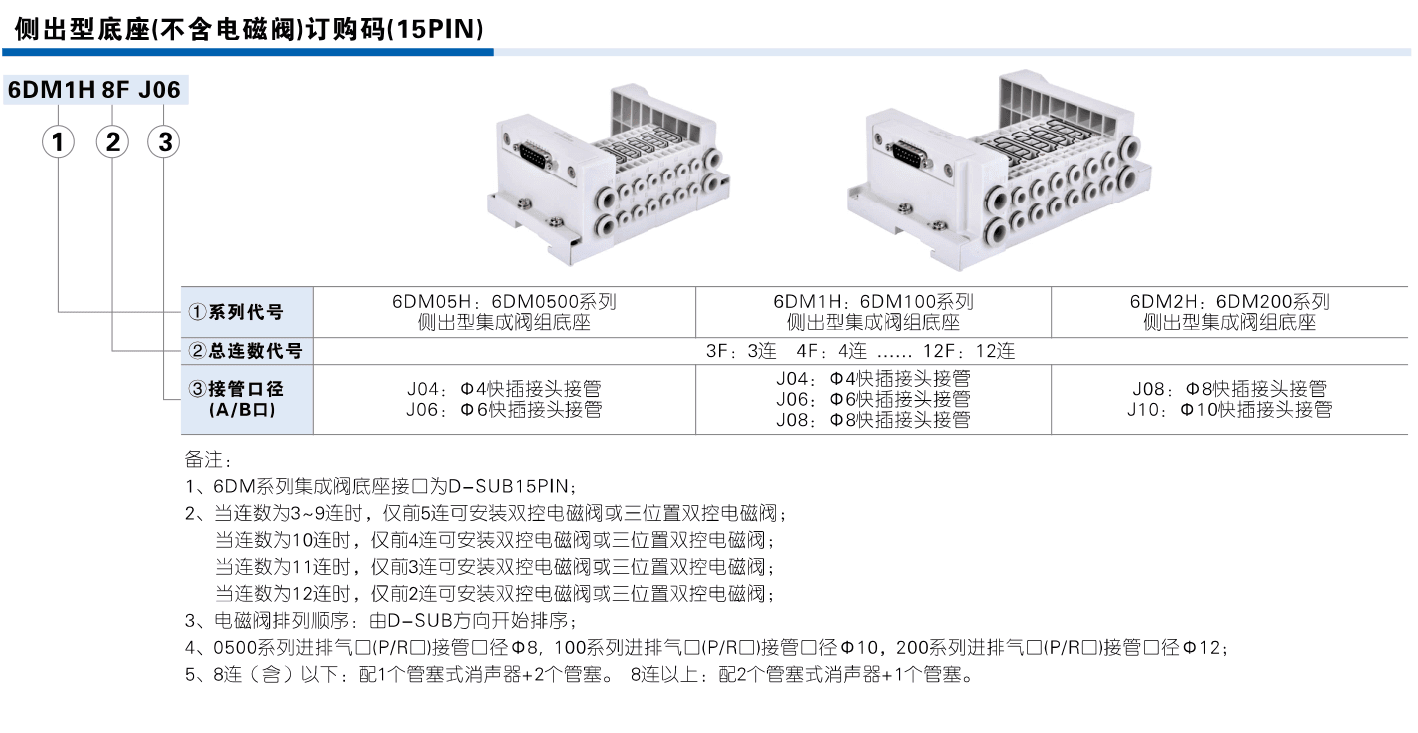

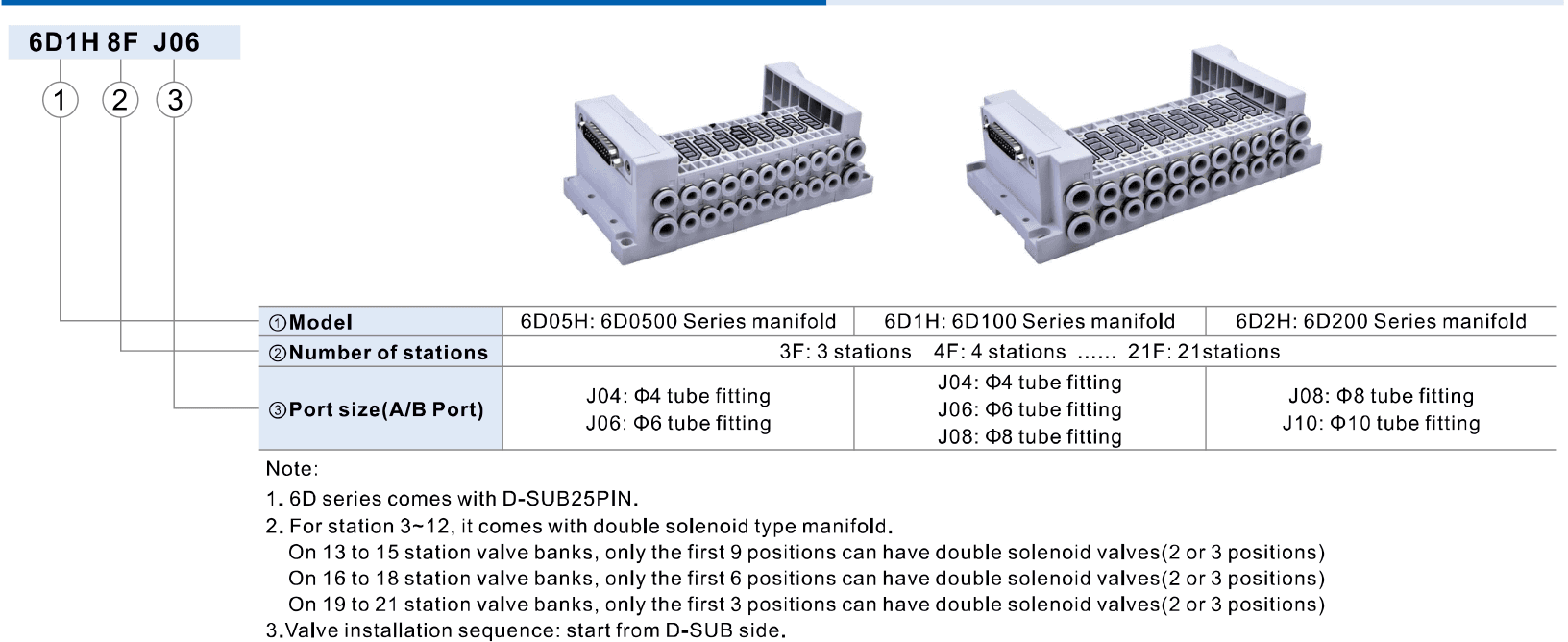

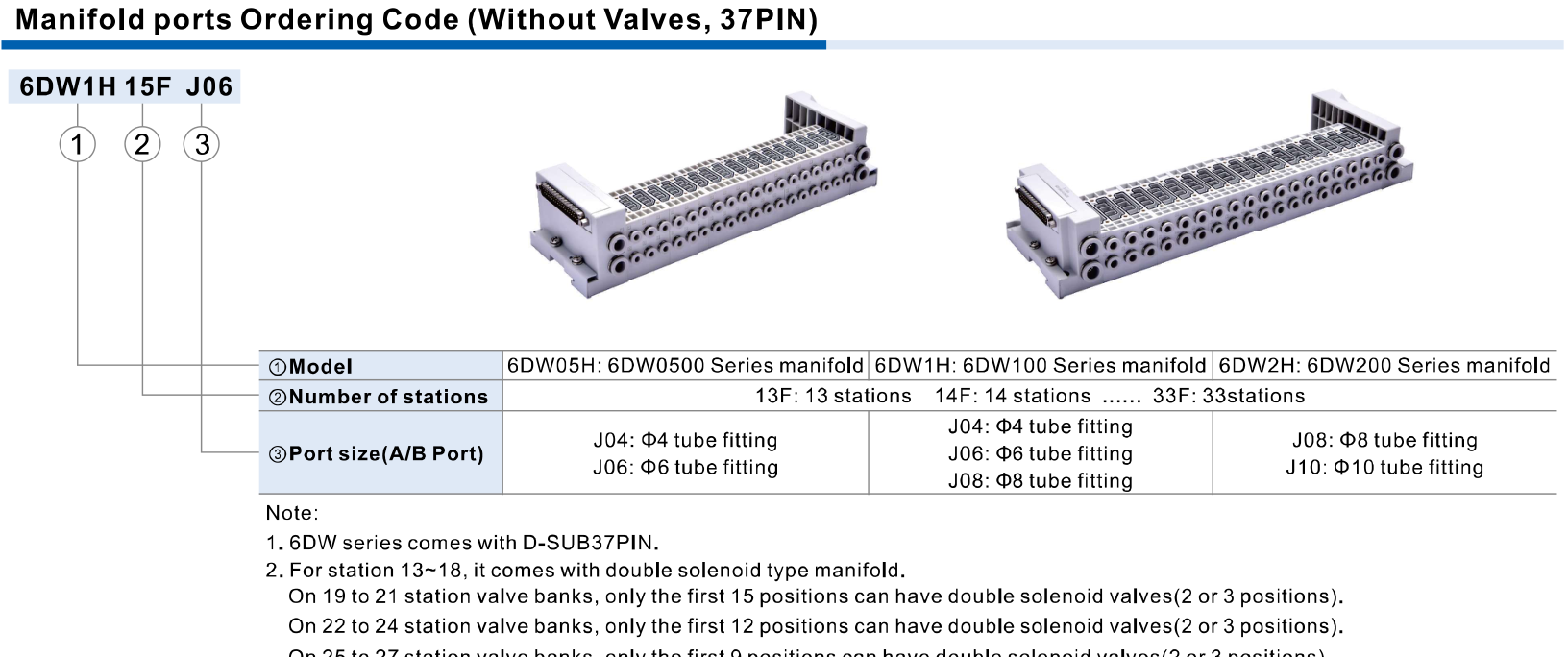

6DM1H 8F J06 · 6D1H 8F J06 · 6DW1H 15F J06 · P-6D100M-R2.
P-6D0500M/100M/200M-R2 ist ein Blindkörper für freie Stationen mit Befestigungsschrauben. Er ist keine Basis. Ventile und Leitungen separat bestätigen. DIN-Schiene mit Stoppschraube oder vier Panel-Schrauben; Pinbelegung nach Format und Stationsbereich, COM 8/13/19.
Kein unabhängiger Basisdruck veröffentlicht. Ventilgruppe und Umgebungsbedingungen gemeinsam bestätigen; Temperaturbereiche der englischen und chinesischen Ventilunterlagen unterscheiden sich.
